Search Displacements

임의의 절점의 변위를 수치로 확인합니다.

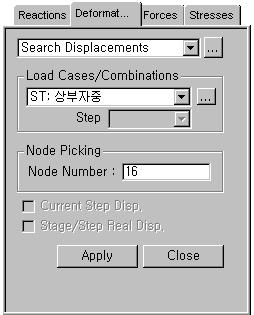

Main Menu에서 Results > Deformations > Search Displacements

Tree Menu의 Menu 탭에서 Results > Deformations > Search Displacement

Icon Menu에서 Search Displacements 클릭

Load Cases/Combinations

원하는 하중조건이나 하중조합조건을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.(Combinations 참조)

Step
해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Node Picking

Node Number

변위의 확인을 원하는 절점번호를 입력하거나 입력란을 한 번 클릭한 후, 작업화면에서 절점을 마우스 커서로 지정합니다.

Current Step Disp.

시공단계별 해석을 수행한 경우 선택된 시공단계의 step에서 발생한 변위를 출력합니다.

Stage/Step Real Disp.

시공단계별 해석을 수행한 경우 시공단계별 총변위(Real Displacement)를 출력합니다.

Note
절점번호가 입력되면 Message Window란에 아래 사항이 출력된다.

Node Number : 절점번호

DX : 전체좌표계 X축 방향 변위성분

DY : 전체좌표계 Y축 방향 변위성분

DZ : 전체좌표계 Z축 방향 변위성분

DXYZ :

RX : 전체좌표계 X축 방향에 대한 회전변위성분

RY : 전체좌표계 Y축 방향에 대한 회전변위성분

RZ : 전체좌표계 Z축 방향에 대한 회전변위성분
