Beam Diagrams

• 기능

보요소의 전단력도(Shear Force Diagram)와 휨모멘트도(Bending Moment Diagram)를 확인합니다.

P-Delta 해석을 한 경우 보 내부의 변위를 계산하여 정확한 휨모멘트를 계산합니다.

Note
P-Delta 해석시에 보요소의 양쪽 절점을 제외한 내부점의 모멘트는 양쪽 절점에 대한 변위와 P-Delta 하중의 곱 형태로 발생되는 추가모멘트를 반영하여야 정확한 계산을 할 수 있다. 이와 같은 계산은 보 내부의 임의점의 변위를 계산해야 하는 문제가 있기 때문에 기존에는 반영되지 않고 있었으나, 이를 개선하여 내부점의 변위를 계산하도록 하여 P-Delta 해석시에도 정확한 모멘트 계산이 가능하다.

이 기능은 보요소에만 적용된다.

• 호출

Main Menu에서 Results > Forces > Beam Diagrams

Tree Menu의 Menu 탭에서 Results > Forces > Beam Diagrams

Icon Menu에서 Beam Diagram 클릭

• 사용

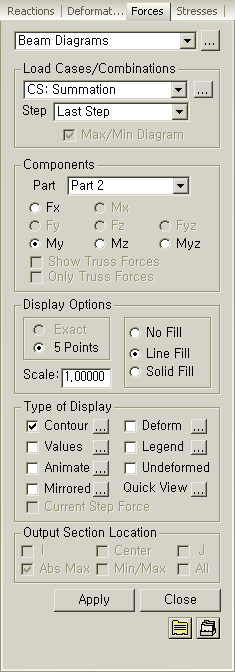

Display Options

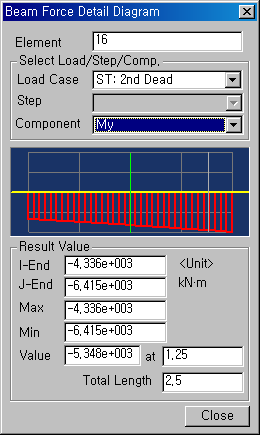

Exact : 양 절점을 포함한 보요소 길이에 대한 부재력도를 Detail Analysis과정을 통해 제공합니다.

Note
Exact Option은 선형 정적 해석에만 적용되므로, 이동하중해석이나 비선형 해석조건, Envelope 조건 등을 선택한 경우에 이 항목은 비활성화된다.

5 Points : 양 절점을 포함하여 요소길이를 4등분한 위치에서의 해석절차를 직선으로 연결한 부재력도를 제공합니다.

No Fill : 부재력도를 외곽선으로만 나타냅니다.

Line Fill : 부재력도 내부를 색선으로 나타냅니다.

Solid Fill : 부재력도 내부를 색면으로 나타냅니다.

Scale : 부재력도의 작도 비율을 입력합니다.

Type of Display

출력형태를 다음과 같이 지정합니다.

Contour : 보요소에 발생한 요소내력을 등고선도로 나타냅니다. (상세보기)

Deform : 모델의 변형도를 나타냅니다. (상세보기)

Values : 보요소에 발생한 요소내력을 수치로 나타냅니다. (상세보기)

Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. (상세보기)

Animate : 보요소에 발생한 내력을 동적으로 묘사합니다. (상세보기)

Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다.

Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과를 출력합니다. (상세보기)

Quick View : 임의 요소의 상세 부재력도를 별도의 창에 표시합니다. (상세보기)

Current Step Force : 시공단계 중 현단계에서 발생한 부재력만을 출력합니다.

Output Section Location

보요소의 휨모멘트를 수치로 출력할 위치를 지정합니다.

I : 보요소의 시작절점(N1)에 발생한 휨모멘트를 수치로 나타냅니다.

Center : 보요소의 중심에 발생한 휨모멘트를 수치로 나타냅니다.

J : 보요소의 끝절점(N2)에 발생한 휨모멘트를 수치로 나타냅니다.

Abs Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.

Min/Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.

All : 보요소의 시작 절점, 끝 절점 그리고 중심에 발생한 휨모멘트를 동시에 수치로 나타냅니다.

, (Batch Output Generation)

설정된 화면출력 방식에서 시공단계나 하중조건(하중조합조건)을 순차적으로 변경하여 Graphic Output을 일괄 제작합니다.
