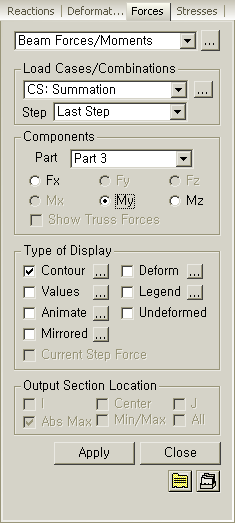

Beam Forces/Moments

General Beam, Tapered Beam 등 보요소의 내력을 등고선도(Contour)로 확인합니다.

Main Menu에서 Results > Forces > Beam Forces/Moments

Tree Menu의 Menu 탭에서 Results > Forces > Beam Forces/Moments

Icon Menu에서 Beam Forces/Moments 클릭

Load Cases/Combinations

원하는 하중조건이나 하중조합조건을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.(Combinations 참조)

Step
해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Components

원하는 부재력을 다음에서 선택합니다.

Part : 시공단계 합성단면(Composite Section for Construction Stage)을 이용한 경우에 부재력 출력위치를 선택합니다. 전체단면 또는 파트별 부재력을 확인할 수 있으며, 선택된 part를 가진 단면에서만 부재력이 출력됩니다.

Fx : 요소좌표계 x축 방향 축력

Fy : 요소좌표계 y축 방향 전단력

Fz : 요소좌표계 z축 방향 전단력

Mx : 요소좌표계 x축에 대한 비틀림모멘트

My : 요소좌표계 y축에 대한 휨모멘트

Mz : 요소좌표계 z축에 대한 휨모멘트

Show Truss Force : 보와 트러스의 부재력을 동시에 출력합니다. 케이블교량의 경우 보강형과 케이블의 부재력을 동시에 확인할 수 있습니다.

Type of Display

출력형태를 다음과 같이 지정합니다.

Contour : 보요소에 발생한 요소내력을 등고선도로 나타냅니다. (상세보기)

Deform : 모델의 변형도를 나타냅니다. (상세보기)

Values : 보요소에 발생한 요소내력을 수치로 나타냅니다. (상세보기)

Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. (상세보기)

Animate : 보요소에 발생한 내력을 동적으로 묘사합니다. (상세보기)

Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다.

Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과를 출력합니다. (상세보기)

Current Step Force : 시공단계 중 현단계에서 발생한 부재력만을 출력합니다.



Output Section Location

보요소의 내력을 수치로 출력할 위치를 지정합니다.

I : 보요소의 시작절점(N1)에 발생한 내력을 수치로 나타냅니다.

Center : 보요소의 중심에 발생한 내력을 수치로 나타냅니다.

J : 보요소의 끝절점(N2)에 발생한 내력을 수치로 나타냅니다.

Abs Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.

Min/Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.

All : 보요소의 시작 절점, 끝 절점 그리고 중심에 발생한 휨모멘트를 동시에 수치로 나타냅니다.



, (Batch Output Generation)

설정된 화면출력 방식에서 시공단계나 하중조건(하중조합조건)을 순차적으로 변경하여 Graphic Output을 일괄 제작합니다.

Batch Output Generation을 수행하기 위해 화면출력방식(출력기능 대화상자의 선택사항)을 Base File로 저장하고, 여기에 명칭을 부여합니다.



Batch Output Generation을 수행할 Base File과 시공단계 및 하중(조합)조건, 스텝 등을 다음의 대화상자에서 지정합니다.

Saved Menu-Bar Info's : 일괄출력할 Base File 선택

: 마우스로 지정한 Base File을 목록에서 삭제합니다.

시공단계별 해석을 수행한 경우 시공단계에 대한 일괄출력 조건을 지정합니다. 시공단계해석을 수행하지 않은 경우는 비활성되며 하부의 목록에는 하중(조합)조건이 나열됩니다.

Stages
각 시공단계별 해석결과를 모두 일괄출력합니다. 하부의 목록에는 시공단계의 목록이 나열됩니다.

Final Stage Loads
최종단계(Final Stage)의 결과만을 출력합니다. 하부의 목록에는 시공단계하중의 조합조건 목록이 나열됩니다. 시공단계 해석을 수행하지 않은 경우는 하중(조합)조건 목록이 나열됩니다.

Use Saved
Base File의 생성시 시공단계 또는 하중(조합)조건을 적용합니다.

Stage LCase/LComb
시공단계해석을 수행한 경우, 자동생성된 시공단계 하중조건과 추가입력한 시공단계 하중조합조건의 목록이 나열됩니다. 이중 출력물의 일괄제작에 적용할 하중(조합)조건에 check합니다. 대상 시공단계로 Final Stage Loads를 지정하였거나, 시공단계해석을 수행하지 않은 모델에서는 비활성됩니다.

Step Option
시공단계별 해석이나 대변형을 고려한 기하비선형 해석을 수행한 경우, 출력물의 일괄제작에 적용할 스텝을 정의합니다.

Saved Step : Base File을 만들 때의 스텝만 적용

All Steps :  모든 스텝을 적용

Output Options

Output File Type
일괄제작할 Graphic File의 형식을 지정합니다. BMP와 EMF중 택일합니다.

Auto Description : 일괄제작되는 Graphic Output의 좌측 상단에, 해석결과의 종류와 성분, 시공단계와 스텝 및 하중(조합)조건 등을 설명하는 주석문을 자동생성하여 출력합니다. 버튼을 클릭하여 주석문의 글자크기와 색상, 글꼴 등을 변경할 수 있습니다.

Output Path
일괄제작된 그림파일을 저장할 경로를 지정합니다.

File Prefix : 생성될 Graphic File의 이름에 적용될 접두어를 지정합니다. filename은 "Prefix"_"Base File Name"_"Load Comb.".bmp(emf) 또는 "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf)  로 설정됩니다.

: 대화상자의 입력내용을 반영하여 Graphic File을 일괄 제작합니다.

/
Base File과 Batch Output Generation 대화상자의 입력내용을 binary 형식의 파일(fn.bog)로 출력합니다. 다른 모델데이터에 동일한 양식의 일괄출력 기능을 적용하고자 할 때 버튼을 클릭하여 fn.bog를 선택하면 동일한 양식의 출력물을 다른 model과 다른 view point에서 일괄제작할 수 있습니다.

Note
작성된 Base File은 모델데이터로 자동 저장되어 목록에 출력되므로, 동일한 모델에 대하여 동일한 일괄출력 양식을 다시 적용하는 경우는 Import/Export는 불필요하다.
