Solid Stresses 클릭Solid Stresses
기능
입체요소의 응력분포를 등고선도(Contour)로 확인합니다.
호출
Main Menu에서 Results > Stresses > Solid Stresses
Tree Menu의 Menu 탭에서 Results > Stresses > Solid Stresses
Icon Menu에서
Solid Stresses 클릭
사용
|
|
원하는 하중조건이나 하중조합조건을 선택합니다. 하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 Step Note 1 Note 2
응력을 도화처리하는데 필요한 각종 사항을 지정합니다. Local : 요소좌표계 기준으로 응력을 출력합니다. UCS : 사용자좌표계 기준으로 응력을 출력합니다.
Element Avg. Nodal Avg.
Nodal Active Only |
Components
원하는 응력을 다음에서 선택합니다.
Local의 경우
Sig - xx : 요소좌표계 x축방향의 축응력
Sig - yy : 요소좌표계 y축방향의 축응력
Sig - zz : 요소좌표계 z축방향의 축응력
Sig - xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력
Sig - yz : 요소좌표계 y축에 수직한 평면 위에서 z방향으로 작용하는 전단응력
Sig - xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력
Vector : 주축 3방향에 대한 응력을 벡터형태로 출력합니다.
Vector Scale Factor : 벡터선도의 작도 비율을 입력합니다.
UCS의 경우
Sig-XX : 전체좌표계 X축방향의 축응력
Sig-YY : 전체좌표계 Y축방향의 축응력
Sig-ZZ : 전체좌표계 Z축방향의 축응력
Sig-XY : 전체좌표계 X축에 수직한 평면 위에서 Y방향으로 작용하는 전단응력
Sig-YZ : 전체좌표계 Y축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력
Sig-XZ : 전체좌표계 X축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력
Sig-P1 : 주축 1방향의 주응력(Principal Stress)
Sig-P2 : 주축 2방향의 주응력(Principal Stress)
Sig-P3 : 주축 3방향의 주응력(Principal Stress)
Max-Shear : 최대전단응력(Tresca Stress)
Sig-eff : 유효응력(von-Mises Stress)
Sig-pmax : Sig-P1, Sig-P2, Sig-P3 중 최대절대치

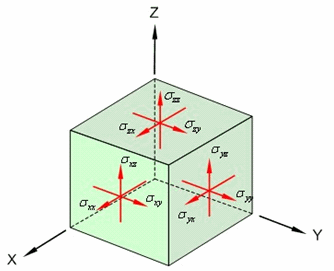

(a) 축응력, 전단응력 성분 (b) 주응력 성분
Type of Display
출력형태를 다음과 같이 지정합니다.
Contour : 입체요소에 발생한 응력을 등고선도로 나타냅니다. (상세보기)
Deform : 모델의 변형도를 나타냅니다. (상세보기)
Values : 입체요소에 발생한 응력을 수치로 나타냅니다. (상세보기)
Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. (상세보기)
Animate : 입체요소에 발생한 응력을 동적으로 묘사합니다. (상세보기)
Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다.
Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과를 출력합니다. (상세보기)
Yield Point : 재료비선형 해석시에 활성화되며, 해석결과가 Plastic Material의 Initial Uniaxial Yield Stress에서 정한 항복응력보다 큰 경우에 Gauss Point에 Hinge가 출력됩니다. (상세보기)
|
|
Note
1 Note 2
|
Cutting Plane : 임의의 단면에서 절단된 입체요소의 응력을 나타냅니다. (상세보기)
|
|
|

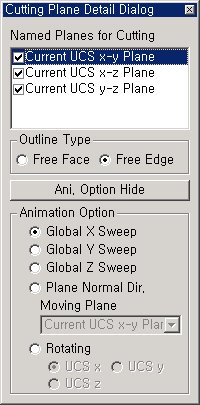

Named Planes for Cutting 절단면으로 사용할 수 있는 평면들의 목록으로서, 현재 UCS좌표계에 의한 평면 3개와 사용자가 정의한 Named Plane의 목록이 나열됩니다. "v"체크하면 절단면으로 적용됩니다. Outline Type 절단면의 응력 그래프가 잘 보이도록 하기 위해 아래 옵션에 따라 입체요소 모델을 외곽선으로 표현합니다. Ontline의 색상은 Free Face : 다른 입체요소와 접하지 않는 면의 외곽선을 모두 표시합니다. Free Edge : 다른 입체요소와 접하지 않는 모서리만을 표시합니다.
Animation Option Type of Display에서 Animate와 함께 사용하며, 아래 옵션에 따라 절단된 입체요소의 응력 등고선도가 동영상으로 제공됩니다. Global X Sweep : 절단면을 전체좌표계 X축 방향으로 이동시키면서 해당면의 응력 등고선도로 동영상 제작 Global Y Sweep : 절단면을 전체좌표계 Y축 방향으로 이동시키면서 해당면의 응력 등고선도로 동영상 제작 Global Z Sweep : 절단면을 전체좌표계 Z축 방향으로 이동시키면서 해당면의 응력 등고선도로 동영상 제작 Plane Normal Dir. : 절단면을 해당 평면의 법선방향으로 이동시키면서 해당면의 응력 등고선도로 동영상 제작 Rotating : 현재 UCS좌표축의 x, y, z축을 중심으로 절단면을 360도 회전시키면서 해당면의 응력 등고선도로 동영상 제작
|
IsoSurface : 입체요소에 발생한 임의의 응력값에 대한 등위면을 나타냅니다. (상세보기)
|
|
|
IsoValue Mode : 등위면을 표시할 응력값을 지정하는 방법을 선택합니다. Relative(0~1) : 최대값을 1, 최소값을 0으로 설정한 상태를 입력 Value : 실제 응력값을 입력 IsoSurface
Values : Draw Polygon Outline : 등위면을 형성하는 각 다각형의 경계선을 표시합니다. 경계선의 색상을 Contour Details 대화상자의 Element Edge 색상으로 설정됩니다. Transparent (screen only) : 등위면의 색상에 투명도를 지정합니다. Model
Outline Free Face : 다른 입체요소와 접하지 않는 면의 외곽선을 모두 표시합니다. Free Edge : 다른 입체요소와 접하지 않는 모서리만을 표시합니다. Note |
,
(Batch Output
Generation)
설정된 화면출력 방식에서 시공단계나 하중조건(하중조합조건)을 순차적으로 변경하여 Graphic Output을 일괄 제작합니다.
|
|
Batch Output Generation을 수행하기 위해 화면출력방식(출력기능 대화상자의 선택사항)을 Base File로 저장하고, 여기에 명칭을 부여합니다. |
|
|
Batch Output Generation을 수행할 Base File과 시공단계 및 하중(조합)조건, 스텝 등을 다음의 대화상자에서 지정합니다.
Saved Menu-Bar Info's : 일괄출력할 Base File 선택
시공단계별 해석을 수행한 경우 시공단계에 대한 일괄출력 조건을 지정합니다. 시공단계해석을 수행하지 않은 경우는 비활성되며 하부의 목록에는 하중(조합)조건이 나열됩니다. Stages Final Stage
Loads Use Saved Stage LCase/LComb Step Option Saved Step : Base File을 만들 때의 스텝만 적용 All Steps : 모든 스텝을 적용 Output Options Output
File Type Auto
Description : 일괄제작되는 Graphic Output의 좌측 상단에, 해석결과의 종류와 성분, 시공단계와
스텝 및 하중(조합)조건 등을 설명하는 주석문을 자동생성하여 출력합니다. Output Path File Prefix : 생성될 Graphic File의 이름에 적용될 접두어를 지정합니다. filename은 "Prefix"_"Base File Name"_"Load Comb.".bmp(emf) 또는 "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf) 로 설정됩니다.
Note |
.gif)
버튼을 클릭하여 등위면을 확인하고자 하는 수치를 입력합니다. 복수입력도 가능하며
버튼으로 삭제할 수 있습니다.
: 마우스로 지정한
Base File을 목록에서 삭제합니다.
: 대화상자의 입력내용을 반영하여 Graphic File을
일괄 제작합니다.
/
