버튼을 클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.Cable Efficiency
케이블의 효율을 파악할 수 있는 정보를 테이블 형태로 출력합니다.
호출
Main Menu에서 Results > Result Tables > Cable> Cable Efficiency
Tree Menu의 Tables 탭에서 Result Tables > Cable > Cable Efficiency
사용
Cable > Efficiency 기능을 실행하면 Records Activation Dialog가 호출되고
여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조

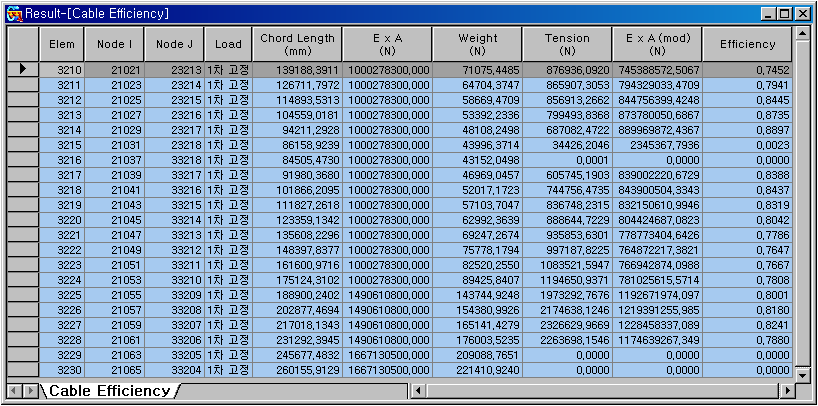

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.
.png)
Elem : 요소번호
Node I : I단의 절점번호
Node J : J단의 절점번호
Load : 하중조건
Chord Length : 케이블의 수평 길이
E x A : 축강도(軸剛度, axial rigidity), 탄성계수 x 케이블 단면적
Weight : 케이블 중량
Tension : 케이블 장력
E
x A (mod) : 수정 축강도(軸剛度, axial rigidity), .png)
x 탄성계수
x 케이블 단면적
Efficiency : 케이블 효율
.png)
