버튼을 클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.Cable Configuration
케이블요소의 정보를 테이블 형태로 출력합니다.
호출
Main Menu에서 Results > Result Tables > Cable> Configuration
Tree Menu의 Tables 탭에서 Result Tables > Cable > Configuration
사용
Cable > Configuration 기능을 실행하면 Records Activation Dialog가
호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

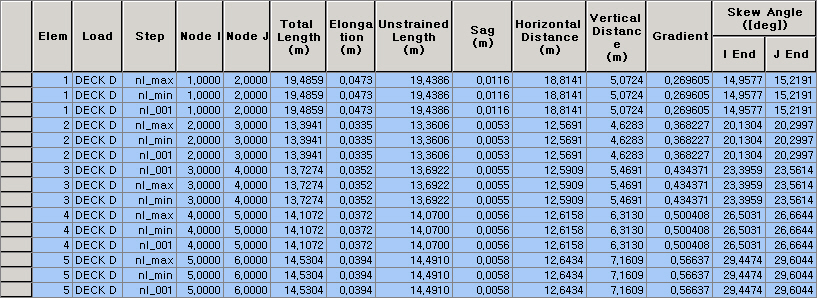

.jpg)
Elem : 요소번호
Load : 단위 하중조건
Step : 단계
Node I : I단의 절점번호
Node J : J단의 절점번호
Total Length : 변형후 케이블 길이 (무응력장 + 신장량)
Elongation : 신장량
Unstrained Length : 무응력장
Sag : 케이블 Sag
Horizontal Distance : i단에서 j 단까지의 수평거리
Vertical Distance : i단에서 j 단까지의 수직거리
Gradient : 수직거리 / 수평거리
Skew Angle
I End : i단에서 케이블 접선과 수평선과의 각도
J End : j단에서 케이블 접선과 수평선과의 각도
