버튼을 클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.Cable Force
케이블 요소에 발생하는 부재력을 테이블 형태로 출력합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Cable> Force
Tree Menu의 Tables 탭에서 Result Tables > Cable > Force
사용
Cable >
Force Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소,
하중조건, 시공단계 등을 선택한 후 버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는
상당한 시간이 소요될 수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

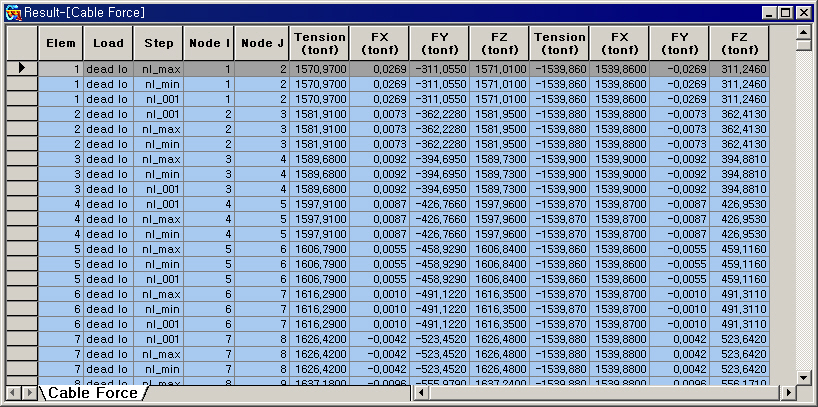

Cable Force
Elem : 요소번호
Load : 단위하중조건
Step : 단계
Node I: i단의 절점번호
Node J: j단의 절점번호
Tension : i단의 케이블 장력
FX : i단의 전체좌표계 X축 방향의 케이블 장력
FY : i단의 전체좌표계 Y축 방향의 케이블 장력
FZ : i단의 전체좌표계 Z축 방향의 케이블 장력
Tension : j단의 케이블 장력
FX : j단의 전체좌표계 X축 방향의 케이블 장력
FY : j단의 전체좌표계 Y축 방향의 케이블 장력
FZ : j단의 전체좌표계 Z축 방향의 케이블 장력
