버튼을 클릭합니다.Deformation
Spring Type 비탄성힌지의 발생결과를 테이블 형식으로 보여줍니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Inelastic Hinges > Deformation
사용
Deformation 기능을 실행하면 Records Activation
Dialog가 호출되고 하중조건을 선택한 후 버튼을 클릭합니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.
Deformation Table(Lumped)

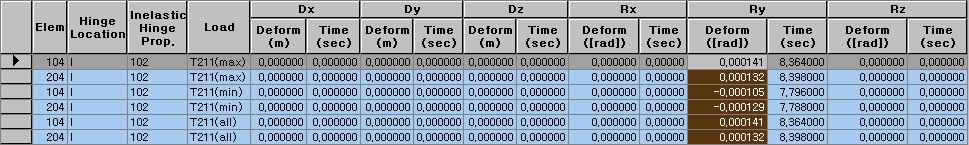

Deformation Table(Distributed)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
Deformation : 해석된 시간내에서의 최대변형
Time : 최대변형이 발생할 때의 시간

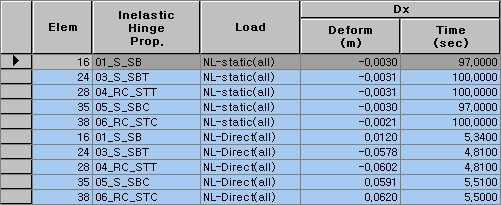

Deformation Table(Truss)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
Deformation : 해석된 시간내에서의 최대변형
Time : 최대변형이 발생할 때의 시간

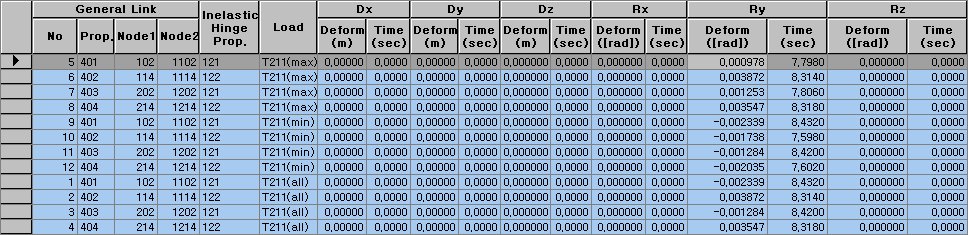

Deformation Table(Spring)
General Link
Prop. : 범용링크 속성 이름
Node1, 2 : 링크가 연결된 절점번호Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력하중
Deformation : 해석된 시간내에서의 최대변형
Time : 최대변형이 발생할 때의 시간
