버튼을
클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될
수 있습니다.Event Time
비탄성힌지가 정의된 부재에서 항복이 발생하는 시간을 테이블로 출력합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Inelastic Hinges > Event Time
사용
Event Time 기능을 실행하면 Records Activation
Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 버튼을
클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될
수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

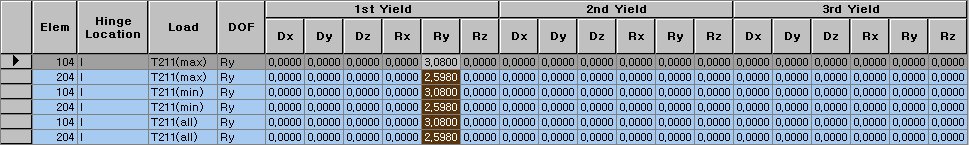

Event Time Tables
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Load : 시간이력 하중
DOF : 자유도
1st Yield
Dx : Dx성분이 Crack 상태에 도달하는 시간
Dy : Dy성분이 Crack 상태에 도달하는 시간
Dz : Dz성분이 Crack 상태에 도달하는 시간
Rx : Rx성분이 Crack 상태에 도달하는 시간
Ry : Ry성분이 Crack 상태에 도달하는 시간
Rz : Rz성분이 Crack 상태에 도달하는 시간
2nd Yield
Dx : Dx성분이 Yield 상태에 도달하는 시간
Dy : Dy성분이 Yield 상태에 도달하는 시간
Dz : Dz성분이 Yield 상태에 도달하는 시간
Rx : Rx성분이 Yield 상태에 도달하는 시간
Ry : Ry성분이 Yield 상태에 도달하는 시간
Rz : Rz성분이 Yield 상태에 도달하는 시간
3rd Yield
Dx : Dx성분이 Ultimate 상태에 도달하는 시간
Dy : Dy성분이 Ultimate 상태에 도달하는 시간
Dz : Dz성분이 Ultimate 상태에 도달하는 시간
Rx : Rx성분이 Ultimate 상태에 도달하는 시간
Ry : Ry성분이 Ultimate 상태에 도달하는 시간
Rz : Rz성분이 Ultimate 상태에 도달하는 시간
Note
Tetralinear에서 3차 항복에 도달한 시간을 나타냅니다.
Note
각 성분별 시간이 "0"으로 표시되면 항복상태에 도달하지 않은 것을 나타냅니다.
면진장치의 경우, 요소의 특성상, Event Time은 항복상태와 관계없이 항상"0"으로 표시됩니다.
