버튼을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.Force
비탄성해석에서 비탄성힌지(Lumped, Distribute, Spring, Truss Type)의 시간 스텝에 따른 부재력을 테이블 형식으로 보여줍니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Inelastic Hinges > Force
사용
Force 기능을 실행하면 Records Activation Dialog가
호출되고 여기에서 하중조건을 선택한 후 버튼을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

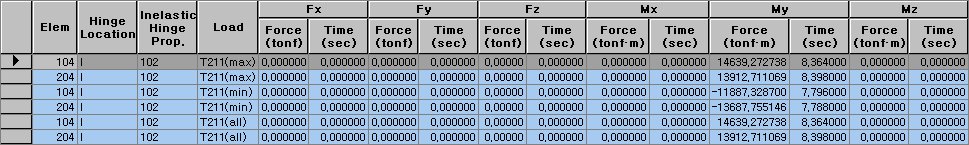

Force Table(Lumped)

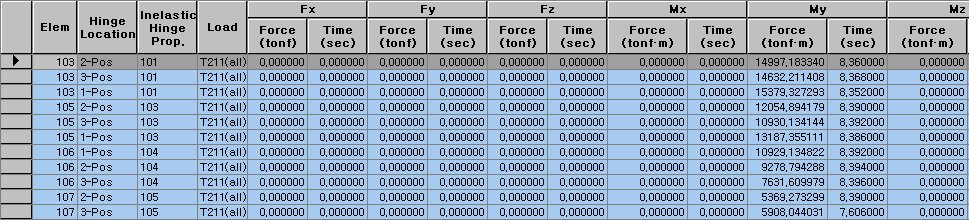

Force Table(Distributed)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
Force : 해석시간 내에서 최대 Force
Time : 최대 Force가 발생할 때의 시간
Force Table(Truss)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
Force : 해석시간 내에서 최대 Force
Time : 최대 Force가 발생할 때의 시간

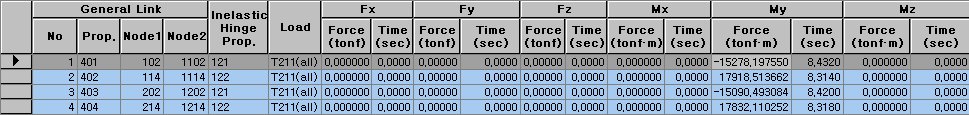

Force Table(Spring)
General Link
Prop. : 범용링크 속성 이름
Node1, 2 : 링크가 연결된 절점번호
Inelastic Hinge Prop. : 정의된 비탄성힌지 속성의 이름
Load : 시간이력하중
Force : 해석시간 내에서 최대 Force
Time : 최대 Force가 발생할 때의 시간
