버튼을
클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될
수 있습니다.Spring Summary
Spring Type 비탄성힌지의 발생결과를 테이블 형식으로 보여줍니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Inelastic Hinges > Spring Summary
사용
Spring Summary 기능을 실행하면 Records Activation
Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 버튼을
클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될
수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

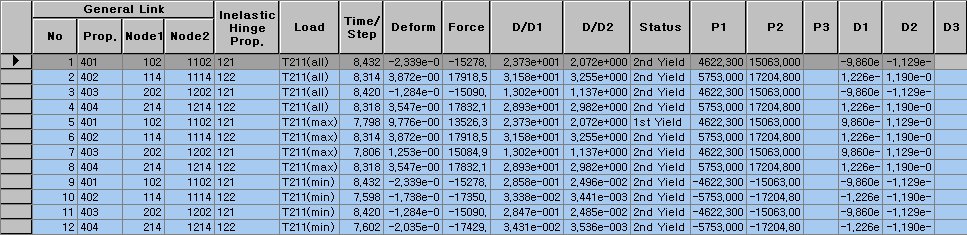

Spring Summary Tables
Prop. : 범용링크 속성 이름
Node1, 2 : 링크가 연결된 절점번호
Inelastic Hinge Prop. : 정의된 비탄성힌지 속성의 이름
Load : 시간이력 하중
Time/Step : 시간/단계
Deform : 현재 스텝에서 발생한 변위
Force : 현재 스텝에서 발생한 부재력
D/D1 : 연성도 (변형/1차항복변형)
D/D2 : 연성도 (변형/2차항복변형)
Status : 힌지의 상태를 표시합니다. (Elastic, 1st Yield, 2nd Yield, 3rd Yield)
P1 : 1차 항복 강도
P2 : 2차 항복 강도. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.
P3 : 3차 항복 강도. 이력모델이 Tetralinear인 경우만 출력됩니다.
D1 : 1차 항복에서의 변형
D2 : 2차 항복에서의 변형. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.
D3 : 3차 항복에서의 변형. 이력모델이 Tetralinear인 경우만 출력됩니다.
Note
면진장치인 경우, 요소의 특성상 연성도( D/D1, D/D2), 항복강도, 항복변위가 출력되지 않습니다.
