Tendon Elongation

• 기능

텐던의 신장량을 Spread Sheet 형식의 테이블로 확인합니다.

Note
Element Type으로 Tendon Profile을 정의한 경우에는 텐던의 길이를 요소길이 기준으로 산정하기 때문에 곡률이 심한 경우에는 신장량 계산결과가 부정확 할 수 있다. 곡률이 심한 경우에는 Straight나 Curve Type으로 Tendon Profile을 정의하는 것이 좋다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

• 호출

Main Menu에서 Results > Result Tables > Tendon > Tendon Elongation

Tree Menu의 Table 탭에서 Result Tables > Tendon > Tendon Elongation

• 사용

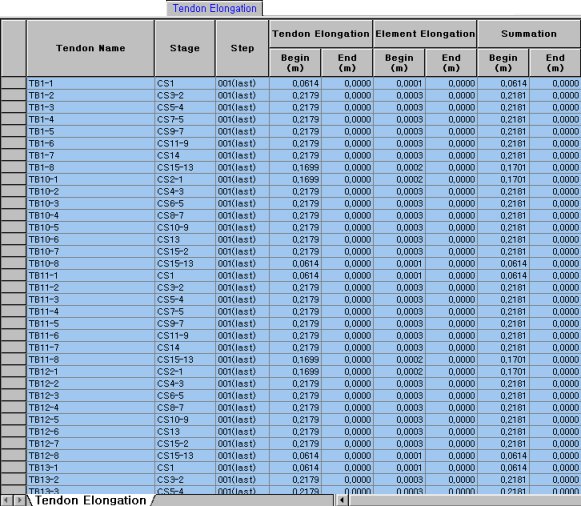

  Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.




Tendon Name : 텐던의 이름

Note
midas Civil 의 Bridge Wizard로 교량을 모델링한 경우 자동부여되는 텐던의 이름은 Tendon Profile 참조

Stage : 텐던에 긴장력이 도입되는 시공단계

Step : 해당 텐던에 긴장력이 도입되는 스텝

Tendon Elongation

Begin : 텐던 시작 위치에서 텐던의 신장량

End : 텐던 끝 위치에서 텐던의 신장량

Element Elongation

Begin : 텐던 시작 위치에서 요소의 신장량

End : 텐던 끝 위치에서 요소의 신장량

Summation

Begin : 텐던 시작 위치에서 텐던과 요소 신장량의 합

End : 텐던 끝 위치에서 텐던과 요소 신장량의 합
