Tendon Loss

• 기능

텐던의 손실량을 마찰 및 정착구이동, 탄성수축, 크리프, 건조수축, 릴랙세이션으로 세분화하여 손실량을 출력합니다.

• 호출

Main Menu에서 Results > Result Tables > Tendon > Tendon Loss(Tendon Group)

Tree Menu의 Table 탭에서 Result Tables > Tendon > Tendon Loss(Tendon Group)

• 사용

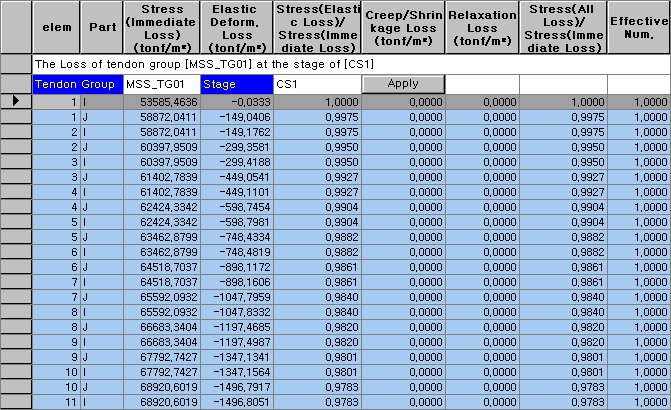

Tendon Loss(Tendon Group) 출력화면

Tendon Group : 출력을 원하는 텐던의 그룹을 선택합니다. 그룹별로 출력하기 때문에 해석수행 전에 텐던그룹이 정의되어야 됩니다.

Stage: 출력을 원하는 시공단계를 선택합니다.

Apply : 해당 그룹과 시공단계의 텐던결과를 출력합니다.

Elem: 요소번호

Part : 텐던 결과를 출력할 요소의 위치

Stress (Immediate Loss) :즉시손실(마찰손실, 정착구이동에 의한 손실)을 고려한 텐던의 유효응력

Elastic Deform. Loss : 탄성변형에 의한 텐던의 응력손실

Stress(Elastic Loss)/ Stress(Immediate Loss) : 탄성변형을 고려한 텐던의 유효응력과 즉시손실(마찰손실, 정착구이동에 의한 손실)을 고려한 텐던의 유효응력 비

Creep&Shrinkage Loss : 크리프와 건조수축에 의한 텐던의 응력손실

Relaxation Loss : 릴랙세이션에 의한 텐던의 응력손실

Stress(All Loss)/ Stress(Immediate Loss) : 즉시손실과 장기손실을 모두 고려한 텐던의 유효응력과 즉시손실(마찰손실, 정착구이동에 의한 손실)만 고려한 텐던의 유효응력 비

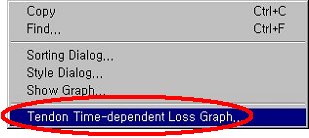

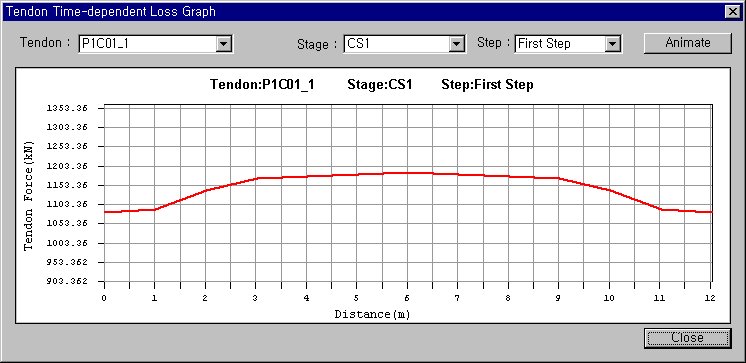

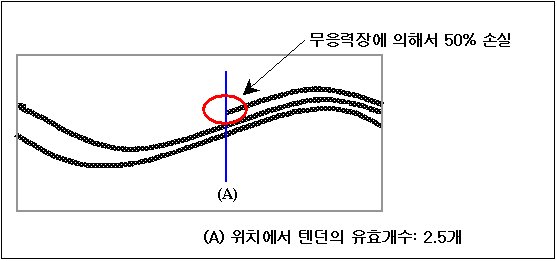

Effective Num.: 텐던 그룹에 포함된 텐던의 유효개수를 출력합니다. 유효개수란 정착단으로부터 무응력장 내에서 응력집중을 고려하여 전체단면에 고른 분포를 가정한 텐던의 개수입니다. 예를 들어 아래 그림의 (A)위치에서 정착구 부분의 텐던이 무응력장에 의해서 50%만 유효하다고 보면 (A)위치의 유효개수는 2.5개 입니다. 무응력장 계산을 하지 않은 경우는 실제 텐던의 개수와 유효개수는 동일합니다.

텐던의 유효프리스트레스력
