버튼을 클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.Buckling Mode Shape Table
모델의 좌굴해석결과(임계좌굴계수 등)를 정리하고, 좌굴벡터를 Spread Sheet 형식의 테이블로 확인합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > Buckling Mode Shape
Tree Menu의 Tables 탭에서 Result Tables > Buckling Mode Shape
사용 ("Buckling Mode Shape" 참조)
Buckling Mode Shape Table 기능을 실행하면 Records Activation Dialog가
호출되고 여기에서 출력대상 절점과 요소, 하중조건, 좌굴모드 등을 선택한 후 버튼을 클릭합니다.
을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Note
Records Activation Dialog의 사용법은 "Table
Tool의 사용방법"에서 결과
Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

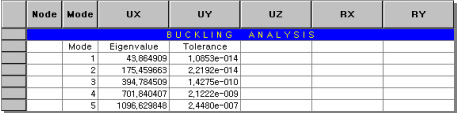

구조물의 좌굴해석 결과 테이블
그림과 같은 좌굴해석결과 요약 테이블에서 임계좌굴계수를 확인합니다.
Context Menu에서 'Active by Buckling Mode...'를 다시 선택하고 원하는 모드를 지정하여 좌굴벡터를 확인할 수 있습니다.
