Equilibrium Element Nodal Force

• 기능

Initial Force Control Data를 이용하여 계산된  외부 하중에 의해 구조물에 발생하는 절점력을 테이블로 출력합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

• 호출

Main Menu에서 Results > Result Tables > Equilibrium Element Nodal Force

• 입력

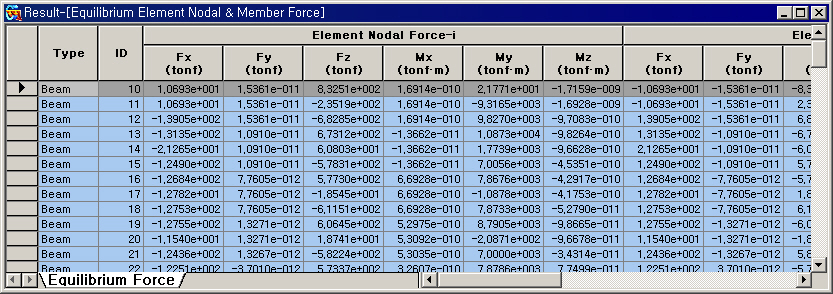

Type : 요소의 종류

ID : 요소 번호

Element Nodal Force - i

요소 i단의 절점력

Element Nodal Force - j

요소 j단의 절점력

Fx : 요소좌표계 x방향의 절점력

Fy : 요소좌표계 y방향의 절점력

Fz : 요소좌표계 z방향의 절점력

Mx : 요소좌표계 x축 절점 모멘트

My : 요소좌표계 y축 절점 모멘트

Mz : 요소좌표계 z축 절점 모멘트

Member Nodal Force - i

요소 i단의 부재력

Member Nodal Force - j

요소 j단의 부재력

Axial: 축력

Shear(y) : 요소좌표계 y방향의 전단력

Shear(z) : 요소좌표계 z방향의 전단력

Torsion : 비틀림 모멘트

Moment(y) : 요소좌표계 y방향의 모멘트

Moment(z) : 요소좌표계 z방향의 모멘트
