General Link Table
해석결과 발생한 비선형연결요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
Main Menu에서 Results > Result Tables > General Link
Tree Menu의 Tables 탭에서 Result Tables > Beam > General Link
사용
Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

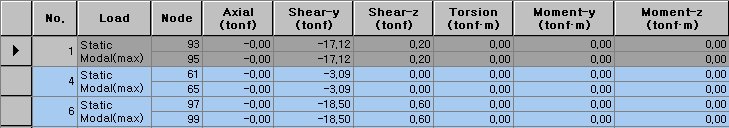

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.
No. : 범용연결요소의 번호
Load : 단위하중조건
Node : 범용연결요소의 절점 번호
Axial : 축력
Shear - y : 요소좌표계 y축 방향 전단력
Shear - z : 요소좌표계 z축 방향 전단력
Torsion : 요소좌표계 x축에 대한 비틀림모멘트
Moment - y : 요소좌표계 y축에 대한 휨모멘트
Moment - z : 요소좌표계 z축에 대한 휨모멘트
