Beam Force Table
구조해석을 수행한 후 부재의 단면력을 검토함에 있어서 여러번의 선택과 정렬과정을 거쳐야 하는 불편함이 있었습니다. 본 단면력 집계기능은 특정부재, 특정 하중조건, 내력항목을 선택하여 효율적으로 출력해주는 기능입니다.
기능에 대한 자세한 활용방법은 홈페이지에 등재된 숨은긴능 중 "Force Summary Table 기능을 이용한 단면력 집계"의 내용을 참조하시기 바랍니다.
호출
Main Menu에서 Results > Force Summary Table > Beam Force
사용

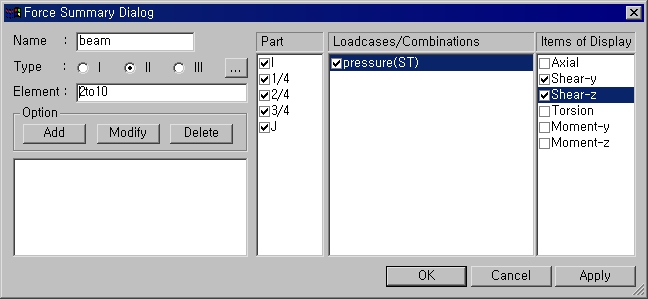

Force Summary 대화상자
Type : I = RC Rahmen, RC Slab Bridge의 경우
Type : II = PSC Beam Bridge, Steel Girder Bridge의 경우
Type : III = Steel Arch Bridge의 경우
Part : 한 부재 내에 해석치 출력 위치를 가리키며 총 5개의 위치를 설정할 수 있습니다.
Loadcases/Combinations : 특정 하중조건을 선택할 수 있습니다.
Items of Display : 축력, 전단력, Torsion, 모멘트 등에 대한 선택을 할 수 있습니다.이 항목은 Type II, Type III의 경우에만 활성화됩니다.
