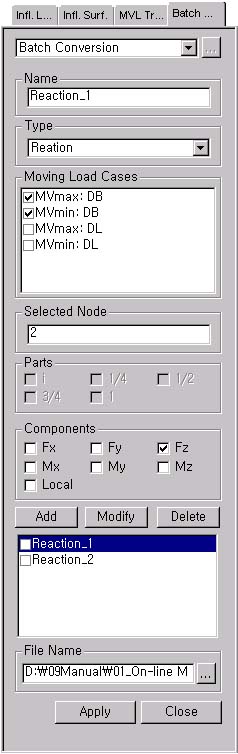

Name

Batch conversion 이름을 입력합니다.

Type

반력, 변위, 트러스, 보, 판요소의 부재력, 그리고 보응력 중에서 출력하고자 하는 결과를 선택합니다.

Moving Load Cases

출력하고자 하는 차량하중조건을 선택합니다. 동시에 여러 개를 선택할 수 있습니다.

Select Node, Select Element

반력, 변위에 대해서 출력하고자 하는 절점번호를 입력합니다.

부재력, 응력에 대해서는 출력하고자 하는 요소번호를 입력합니다.

Parts

보요소 부재력의 성분위치를 지정합니다. i, 1/4, 1/2, 3/4, j가 선택가능합니다.

Components

  출력하고자 하는 결과 성분을 선택합니다.

Type에서 지정한 결과(반력, 변위, 부재력, 응력)에 따라서 해당되는 component로 자동변경됩니다.

: 입력내용을 신규 또는 추가 입력할 경우 지정

: 입력내용을 수정할 경우 지정

: 입력내용을 삭제할 경우 지정

 File Name

생성될 MCT파일의 이름 및 위치가 표시됩니다.
