Bridge Girder Diagrams

• 기능

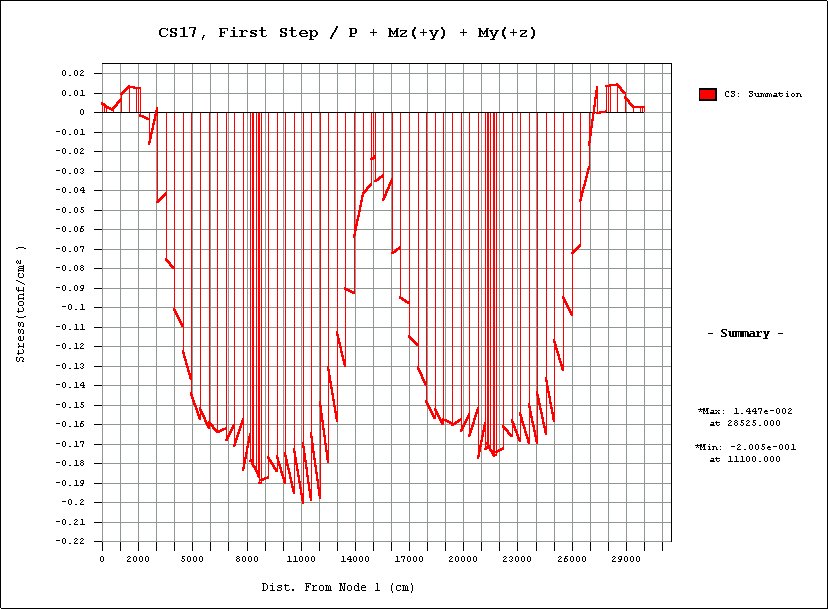

교량 거더의 각 요소에 발생한 부재력과 응력을 그래프로 출력합니다. 축력과 휨모멘트에 의해 발생된 응력을 조합할 수 있으며, 허용 응력과 비교할 수 있습니다.

• 호출

Main Menu에서 Results > Bridge Girder Diagrams

Tree Menu의 Menu 탭에서 Results > Bridge Girder Diagrams

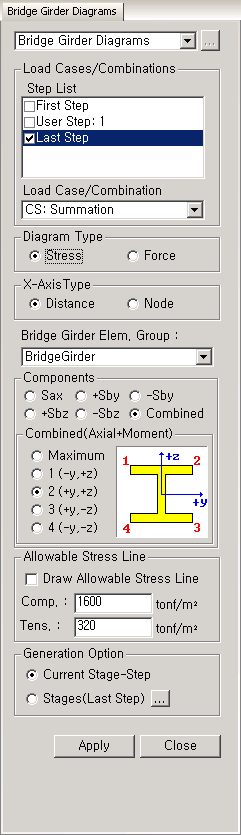

• 사용

X-Axis Type

그래프의 X축 표현방식을 선택합니다.

Distance : 시점으로부터의 거리를 적용

Node : 절점순서를 적용 (non-scale)

Bridge Girder Elem. Group

출력을 원하는 거더가 할당된 요소그룹을 선택합니다.

Note
Bridge Wizard를 이용하여 모델링한 경우 주거더는 "Bridge Girder"라는 이름의 요소그룹으로 자동지정된다.

Components to combine

원하는 그래프로 출력하려는 응력성분 또는 부재력 성분을 선택합니다. 응력성분을 복수선택한 경우 항목별 응력이 조합되어 발생하는 최대 수직응력을 출력합니다.

Sax: 축방향 응력

+Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 양(+)의 방향 단면에 발생된 휨응력

-Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 음(-)의 방향 단면에 발생된 휨응력

+Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 양(+)의 방향 단면에 발생된 휨응력

-Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 음(-)의 방향 단면에 발생된 휨응력

Combined(Axial+Moment) : 1, 2, 3, 4번 위치의 조합응력

Fx : 요소좌표계 x축방향 축력

Fy : 요소좌표계 y축방향 전단력

Fz : 요소좌표계 z축방향 전단력

Mx : 요소좌표계 x축에 대한 비틀림 모멘트

My : 요소좌표계 y축에 대한 휨모멘트

Mz : 요소좌표계 z축에 대한 휨모멘트

Allowable Stress Line

Diagram Type에서 'Stress'를 선택한 경우 허용응력선의 표시여부를 지정합니다.

Draw Allowable Stress Line : 허용 응력선의 출력 여부 지정

Comp. : 허용 압축응력

Tens. : 허용 인장응력

Generation Option

Current Stage-Step : 현재 시공단계 또는 스텝에 대한 결과를 그래프로 출력

Stages (Last Step) : 여러개의 시공단계에 대한 그래프를 일괄 출력

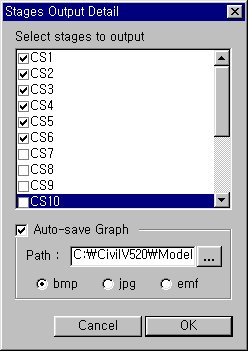

: 출력할 시공단계를 지정하는 Stage Output Detail 대화상자를 호출합니다.

Select stages to output

Diagram을 작성할 시공단계에 check합니다. Diagram은 각 시공단계의 Last Step을 적용하여 작성합니다.

Auto-save graph

각 diagram을 그림파일로 자동저장하기 위해 경로와 파일명 및 그림파일의 형식을 지정합니다.

Context Menu

Bridge Girder Stress Diagram 화면에서 마우스의 우측 버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
