Element Detail Results

•  기능

요소의 속성에 대한 상세정보와, 임의의 하중조건이나 하중조합조건에서 발생한 요소내력과 응력을 각 요소별로 확인합니다.

• 호출

Main Menu에서 Results > Element Detail Results

Tree Menu의 Menu 탭에서 Results > Element Detail Results

• 사용

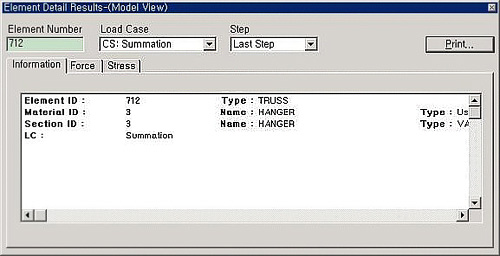

Element Detail Results

Element Number

확인을 원하는 요소의 번호 입력

Note
요소의 번호를 직접 입력하거나, 마우스로 입력란을 한 번 클릭한 후 작업화면에서 대상요소를 지정한다.

Load Case

원하는 하중조건이나 하중조합조건 또는 Envelope 조건을 선택합니다.

Step

해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Information 탭

요소번호와 종류, 재질 및 단면데이터 등 확인

Force 탭

요소의 각 절점과 요소내력 출력위치에서 각 성분별 내력 확인

Force(L) : 요소좌표계 기준 요소내력

Force(G) : 전체좌표계 기준 요소내력

Force(U) : 판요소의 단위폭당 요소내력

Stress 탭

요소의 각 절점과 요소응력 출력위치에서 각 성분별 응력 확인

Stress(L) : 요소좌표계 기준 요소내력

Stress(G) : 전체좌표계 기준 요소내력
