Local Direction Force Sum

기능

판요소나 입체요소의 임의 영역에 대한 각 방향별 단면력을 구합니다. 사용자가 선택한 영역내에 존재하는 절점 내력을 이용하여 계산합니다.

구조물의 특정부분에 대한 상세해석 후, 구조설계에 필요한 부재력을 산정하기 위해 이용합니다.

호출

Main Menu에서 Results > Local Direction Force Sum

Tree Menu의 Menu 탭에서 Results > Local Direction Force Sum

사용

Mode

내력을 조합할 절점이 속하는 대상을 선택하는 방법 지정

Solid Face Polygon Select
임의의 다각형을 정의하여, 해당 다각형에 포함되는 입체요소의 면을 지정

Plate Edge Line Select
임의의 직선을 정의하여, 해당 직선과 일치하는 판요소의 모서리 지정

Plate Edge Polygon Select
임의의 다각형을 정의하여, 해당 다각형과 접하는 판요소의 모서리를 지정

LoadCase

원하는 하중조건이나 하중조합조건을 선택합니다. Envelop Type의 하중조합은 선택할 수 없습니다.

Tolerance

직선이나 다각형을 정의하는데 적용되는 허용한계

Coordinate Input

Positions : 직선이나 다각형을 정의하는데 필요한 점의 전체좌표계 좌표입력

Note
점의 좌표를 입력하거나, 마우스로 입력란을 한 번 클릭한 후 입력을 원하는 점을 지정하면 해당 점의 좌표가 자동 입력된다.
Plate Edge Line Select를 선택한 경우에는 직선을 정의하기 위한 두 점의 좌표를 입력한 뒤 고려할 요소를 지정하기 위한 점의 좌표를 추가로 입력해야 한다.

z Vector : Result Output의 기준이 되는 국부좌표계의 z축 방향을 결정하기 위한 벡터 입력

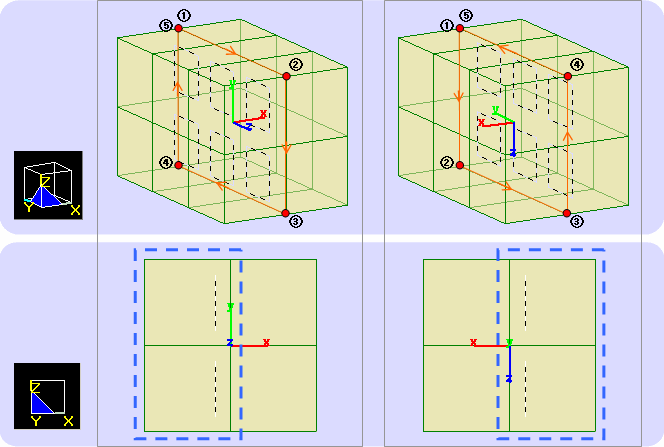

Solid Face Polygon

점선으로 표시된 요소의 절점내력을 이용하여 단면력을 계산합니다.

Plate Edge Line

Plate Edge Polygon

Note
다각형을 정의한 경우, 국부좌표계 x축은 다각형 정의시에 지정한 좌표점의 입력순서에 의해 결정된다.(오른손법칙)
Z벡터를 별도로 입력하지 않으면 다각형의 정의시 지정한 첫번째 점에서 두번째 점으로 향하는 방향이 국부좌표계의 z축이 된다.
Local Direction Force Sum 대화상자의 버튼을 누르면 내력합 계산시 기준으로 적용된 국부좌표축이 도심의 위치에 표시된다.

Result Output

버튼으로 지정한 영역의 도심과 각 방향별 단면력을 국부좌표계 기준으로 출력합니다.

단면력은 사용자가 지정한 영역내의 절점에서 요소내력을 이용하여 계산합니다. 왼쪽 그림은 하나의 솔리드 요소에 대한 단면력을 산출한 예 입니다.

각 방향별 Force는 절점에서의 방향별 요소내력의 합과 같습니다.

각 방향별 Moment의 계산방법은 아래와 같으며, dy5는 도심에서 절점 5번까지 y방향으로 떨어진 거리를 말합니다.

Name

이름을 입력하고 버튼을 클릭하여, 지정한 영역정보와 단면력을 저장합니다.

저장된 단면력 정보에 Check on 한 후 버튼을 클릭하여, 단면력 결과를 파일로 저장할 수 있습니다.
