Reduction Moment at the Inner Pier

연속거더교 내부지점의 설계 휨모멘트를 감소시키는 기능입니다. 내부지점의 설계휨모멘트 계산식은 다음과 같습니다.

여기서,

M1: 내부지점의 설계휨모멘트

M  : 내부지점의 휨모멘트

w = R/a

R  : 내부지점의 반력

a  : 단면의 도심위치에서 반력의 교축방향 가상 분포폭

중간받침점상의 설계휨모멘트

Main Menu에서 Results > Reduction Moment at the Inner Pier

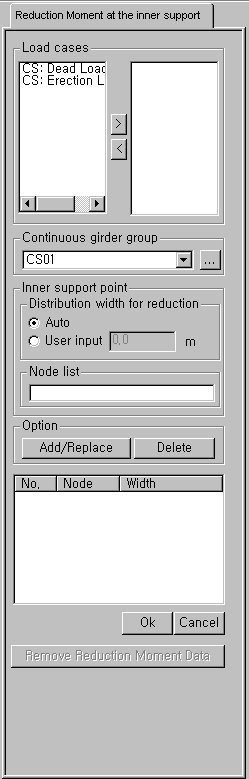

Load Cases

내부지점의 휨모멘트를 감소시킬 하중조건을 선택합니다.



Continuous girder group

내부지점이 포함된 요소그룹을 지정합니다.  내부지점이 포함된  거더를 그룹화한 후 선택하면 됩니다. 만약 요소그룹이 정의되어 있지 않으면 버튼을 클릭한 후 요소그룹(Structure Group)을 정의하면 됩니다.

Inner support point

Distribution width for reduction

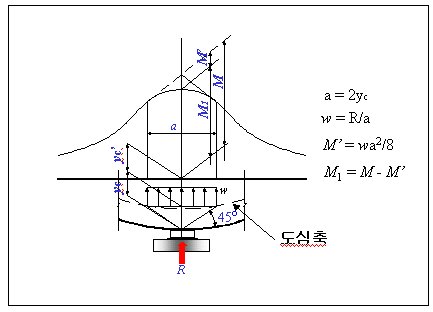

단면의 도심위치에서 반력의 교축방향 가상 분포폭을 입력합니다. 교축방향 가상 분포폭(a)는 내부지점의 설계휨모멘트 안내 그림을 참조하기 바랍니다.

Auto
반력의 교축방향 가상 분포폭을 자동으로 계산합니다.

User input
사용자가 직접 반력의 교축방향 가상 분포폭을 입력합니다.

Node list


설계 휨모멘트를 감소시킬 내부지점의 절점을 입력합니다. 직접 절점번호를 입력하거나 Selection기능을 이용하여 절점을 선택하는 방법으로 입력할 수 있습니다.



Option

 :  설계 휨모멘트의 감소 조건을 추가 또는 수정할 경우

 : 이미 입력된 설계 휨모멘트의 감소 조건을 삭제할 경우
