Text Output

• 기능

정적 및 동적 구조해석결과를 사용자가 지정하는 방식에 따라 정리하여 Text File형식으로 출력해주는 기능입니다.

Text Output에서 제공하는 기능은 다음과 같습니다.

• 하중조합목록(Load Set)별 출력기능 (출력물별 각기 다른 하중조합 목록 지정가능)

• 시공단계별 해석결과 출력가능

• 재질, 단면성질, 요소번호 등에 의해 선택된 부재에 대한 부재력 및 응력 출력기능

• 절점 변위 및 지지점 반력 출력기능

• 각 요소별 Envelope 출력 및 Summary 출력

• 각 요소별 요소좌표계 출력 및 전체좌표계 출력

• 호출

Main Menu에서 Results > Text Output

• 입력

Text Output 기능은 최종적인 결과물을 얻기까지 한단계 한단계씩 필요한 정보를 입력하는 방식으로 진행됩니다.

1. Text Output 기능을 선택하면 그림과 같이 출력을 위한 하중조합 선택 대화상자가 나타납니다.

Load Set이란 부재력, 절점변위, 절점반력 등의 항목에 각각의 출력목적에 맞는 하중조합들을 별도로 적용하기 위한 하중조합들의 묶음입니다. Load Set은 사용자가 필요한 만큼 생성할 수 있지만 Load Set을 각기 다르게 지정할수 있는 경우는 최대 3가지 (요소, 변위, 반력) 이므로 4개 이상의 Load Set을 지정하는 것은 의미가 없습니다.

Step Option

시공단계별 해석 또는 기하비선형 해석을 수행한 경우 Step에 대한 출력방법을 지정합니다.

All Steps: 모든 Step에 대하여 해석결과 출력

Last Step : 해당 Stage의 마지막 Step에 대하여 해석결과 출력

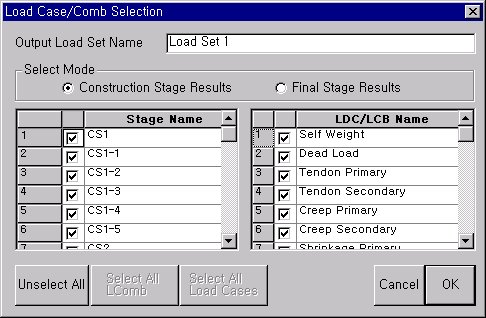

을 누르면 다음과 같은 Load Set 입력 대화상자가 나타납니다.

Load Set의 이름을 입력하고 필요한 하중조건/하중조합을 'v'표로 체크하여 버튼을 누르면 Load Set이 등록됩니다. 필요에 따라 버튼으로 등록된 Load Set을 변경하거나 버튼으로 등록된 Load Set을 삭제할 수 있습니다.

필요한 Load Set이 모두 등록되었다면 버튼을 눌러 다음 단계의 입력 대화상자로 이동합니다.

2. Element Output Selection 대화상자에서는 출력할 요소의 종류를 선정하고 출력양식을 선택합니다. 우선 Output Load Set for Element Output에서 등록된 Load Set 중 요소의 출력을 위한 Load Set을 선택한 후, 출력할 요소의 종류에 체크표시하여 선택을 합니다. 이 때 대화상자에는 출력가능한 요소만이 활성화되어 나타납니다. 요소종류의 우측에 있는 버튼을 누르면 요소의 출력에 관한 상세한 설정을 할 수 있습니다.

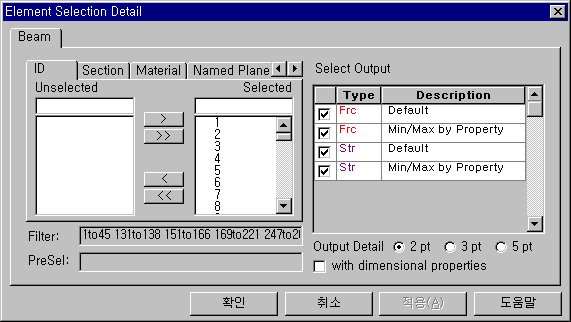

3. 요소별 상세 출력 설정하기

상세 출력 설정 대화상자는 두 가지 부분으로 이루어져 있습니다. 좌측에는 출력할 요소의 선택을 위한 필터부가 있으며 우측에는 출력의 형태와 기타사항을 설정하는 부분이 있습니다. 필터는 ID, Section, Material, Named Plane, Group 등이 적용가능하며, 각 필터 항목에서 선택된 속성들을 모두 만족하는 요소만이 최종적으로 출력됩니다. 아래의 Filter : 부분에는 필터를 통해 선택된 요소가 나열되며, PreSel: 부분에는 Text Output을 시작하기 전에 화면상에 미리 선택되어 있던 요소가 나열됩니다. 이 두 부분의 합집합이 최종적으로 출력됩니다.

Select Output에서는 출력양식을 결정할 수 있는데 Frc는 Force, Str은 Stress를 의미합니다. Min/Max by Property를 선택하면 단면 종류별 최대·최소값을 확인할 수 있으므로 대단히 효과적입니다.

with dimensional properties에 Check on하면 선형요소와 Wall의 길이 및 부재종류, 단면이름등이 함께 출력되어 확인이 용이합니다.

4. 요소의 출력을 위한 설정이 모두 끝나면 을 눌러, 변위와 반력의 출력 설정으로 넘어갑니다. 이 부분의 사용법은 요소의 출력과 동일합니다.

각 항목에 대해 별도의 Load Set을 적용할 수 있으므로, 출력목적에 맞게 하중조합조건을 별도로 적용할 수 있습니다.

5. 최종적으로 출력물의 순서와 출력될 파일 이름을 입력하는 대화상자가 나타납니다.

출력물의 순서는 default와 type별 정렬이 가능하며, 개별적으로 마우스로 선택하여 드래그함으써 변경이 가능합니다. Insert form feed at each output end에 체크하면 각 출력물의 끝에 페이지 구분자가 삽입됩니다. File Name항목에 출력할 파일의 경로와 이름을 적어넣고 마침을 누르면 문서가 생성되면서 Text Editor로 생성된 파일이 보여지게 됩니다.
