Pushover Global Control

• 기능

Pushover 해석은 구조물의 항복 이후 거동과 한계상태를 효과적으로 평가하는데 가장 많이 적용하는 비선형 정적해석(Nonlinear Static Analysis) 중의 한가지 해석 방법입니다.

구조물의 보유내력을 평가하는 Pushover 해석에서 적용될 해석조건을 지정합니다.

1. 초기하중조건 : 초기재하하중을 입력합니다. 일반적으로 구조물에 지속적으로 재하되는 자중 등의 중력방향 하중을 입력합니다.

2. 해석수렴조건 : 비선형해석에서 각 스텝별 수렴조건을 입력합니다.

3. 강성저감율 : 부재가 항복한 후의 비선형 거동 특성을 입력합니다.

4. 분산형 보요소의 참조 위치 지정 : 분산형 힌지를 할당한 보요소의 항복강도 계산에 참조할 단면 위치를 선택합니다.

• 호출

Main Menu에서 Design > Pushover Analysis > Pushover Analysis Control

• 입력

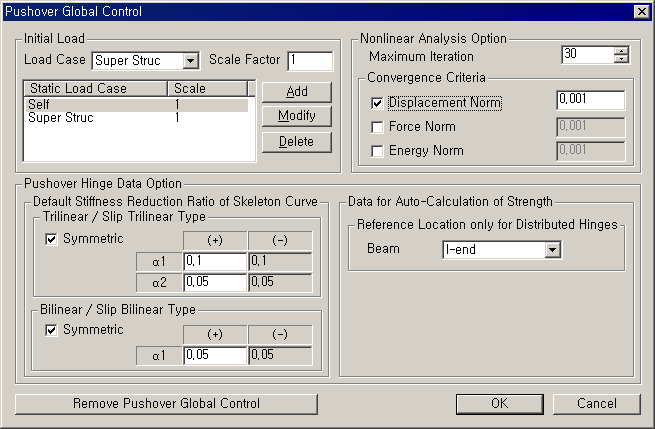

Pushover Global Control 대화상자

Initial Load

Pushover 해석을 구조물에 재하되는 초기하중을 지정합니다. 구조물이 중력방향 하중을 받은 상태에서 해석을 수행하여 구조물의 정확한 보유내력 곡선을 평가할 수 있습니다.

Load Case : 초기하중으로 적용할 정적 하중조건을 선택합니다.

Scale Factor : 선택한 정적 하중조건에 대한 하중계수를 입력합니다.

버튼을 클릭하면 선택한 하중조건이 목록에 추가됩니다. 지정한 하중조건을 수정하려면 버튼을, 삭제하려면 버튼을 클릭합니다.

Note
1. 온도하중은 Pushover 해석의 초기하중으로 입력할 수 없다.
2. 초기하중에 의한 응력은 pushover 해석에 의한 응력과 누적되며, 초기하중에 의한 변위는 고려하지 않는다.
3. 축력변동을 고려하는 경우(PMM Type)에는 초기하중을 정의해야 한다.

Nonlinear Analysis Option

Maximum Iteration : 각 증분 스텝별로 하중과 변위에 대한 평형조건(Equilibrium Condition)을 만족하기 위해 수행하는 최대 반복해석의 수를 입력합니다.

Note

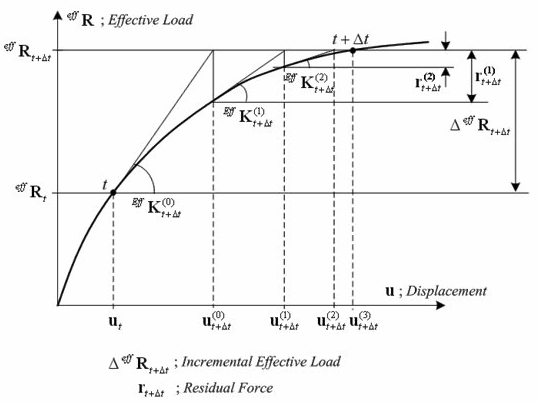

불평형력과 수렴계산 (상세보기)

Convergence Criteria : 수렴여부를 판단하는 허용오차를 입력합니다. 반복해석과정에서 계산된 오차가 허용치내에 들어오면, 해당 증분스텝에 대해서는 최대 반복횟수 이내에서도 해석을 종료하고 다음 Step으로 넘어갑니다.

Default Stiffness Reduction Ratio of Skeleton Curve

부재가 항복한 후의 비선형 거동 특성을 정의합니다.

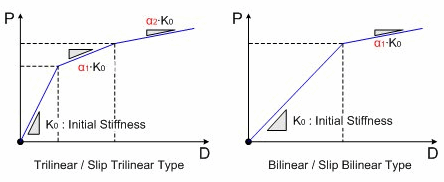

비선형 힌지 뼈대곡선이 이선형/삼선형곡선(또는 슬립곡선을 사용하는 경우)인 경우 1차 항복 및 2차 항복에 대한 강성저감율을 입력합니다.

Trilinear / Slip Trilinear Type : 삼선형 곡선을 정의하기 위한 1차 항복 및 2차 항복 발생시 강성저감율을 입력합니다.

α1：1차항복 후의 강성저감율(α1 ≤ 1.0)

α2：2차항복 후의 강성저감율(α2 ≤ α1 ≤ 1.0)

Bilinear / Slip Bilinear Type : 이선형 곡선을 정의하기 위한 1차 항복 발생시 강성저감율을 입력합니다.

α1：항복 후의 강성저감율(α1 ≤ 1.0)

Data for Auto-Calculation of Strength

분산형 힌지를 이용하여 Pushover 해석을 수행하는 경우에 보요소의 항복강도를 계산하기 위한 단면의 위치를 지정합니다.

Reference Location only for Distributed Hinges : 항복강도 계산을 위한 보요소 단면의 위치( i-end, j-end, middle)를 선택합니다.

: Pushover 해석조건에 입력된 정보를 삭제합니다. 이 경우 Pushover해석은 수행되지 않습니다.
