Pushover Hinge Properties Table

• 기능

요소에 할당된 Hinge Properties를 테이블 형식으로 출력합니다.

• 호출

Main Menu에서 Design >Pushover Analysis > Pushover Hinge Properties Table

• 사용

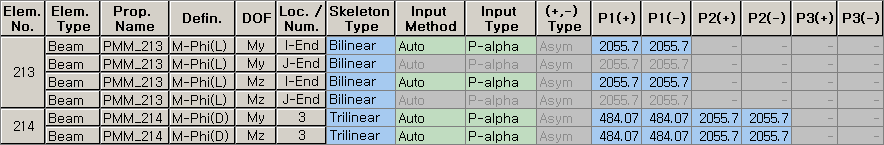

Multi-Linear Type

Element No. : 요소 번호

Element Type : 요소 타입(Beam, Truss, General Link)

Prop. Name : 힌지속성 이름

Defin. : 비선형 요소특성 정의 방법

DOF : 요소에 할당된 비선형 성분

Loc. / Num. : 요소내의 비선형힌지의 위치 / 모멘트-곡률(분산형 힌지)인 경우 적분점 개수

Material Type : 요소재질(Steel, RC, SRC, Masonry)

Interaction Type : 성분의 상관관계 고려(None, P-M-M)

Skeleton Type : 비선형 요소의 뼈대곡선 타입

Input Method : 비선형 속성에 대한  자동계산 또는 사용자 입력

Input Type : 요소의 비선형 거동 표현방법(강도-강성저감율, 강도-항복변형율)

(+, -) Type : 이력곡선의 대칭/비대칭

P1(+) : 1차 항복강도(+)

P1(-) : 1차 항복강도(-)

P2(+) : 2차 항복강도(+)

P2(-) : 2차 항복강도(-)

P3(+) : 3차 항복강도(+)

P3(-) : 3차 항복강도(-)

Alpha Input : 강성저감율의 입력방법(Global Control Data 적용, 사용자 입력)

α1(+) : 1차 항복시 강성저감율(+)

α1(-) : 1차 항복시 강성저감율(-)

α2(+) : 2차 항복시 강성저감율(+)

α2(-) : 2차 항복시 강성저감율(-)

D1(+) : 1차 항복변형 또는 변형도(+)

D1(-) : 1차 항복변형 또는 변형도(-)

D2(+) : 2차 항복변형 또는 변형도(+)

D2(-) : 2차 항복변형 또는 변형도(-)

D3(+) : 3차 항복변형 또는 변형도(+)

D3(-) : 3차 항복변형 또는 변형도(-)

Init. Stiff. : 초기강성계산 방법

User Stiff. : 사용자 정의 초기강성

Init. Gap(+) : 슬립이력을 이용한 경우 슬립량(+)

Init. Gap(-) : 슬립이력을 이용한 경우 슬립량(-)

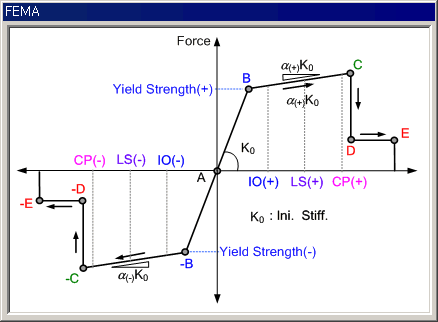

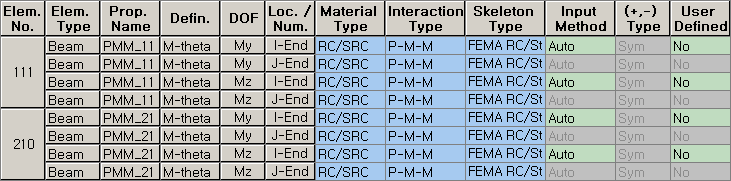

FEMA Type

Element No. : 요소 번호

Element Type : 요소 타입(Beam, Truss, General Link)

Prop. Name : 힌지속성 이름

Defin. : 비선형 요소특성 정의 방법

DOF : 요소에 할당된 비선형 성분

Loc. / Num. : 요소내의 비선형힌지의 위치 / 모멘트-곡률(분산형 힌지)인 경우 적분점 개수

Material Type : 요소재질(Steel, RC, SRC, Masonry)

Interaction Type : 성분의 상관관계 고려(None, P-M-M)

Skeleton Type : 비선형 요소의 뼈대곡선 타입

Input Method : 비선형 속성에 대한  자동계산 또는 사용자 입력

Input Type : 요소의 비선형 거동 표현방법(강도-강성저감율, 강도-항복변형율)

(+, -) Type : 이력곡선의 대칭/비대칭

User Defined :

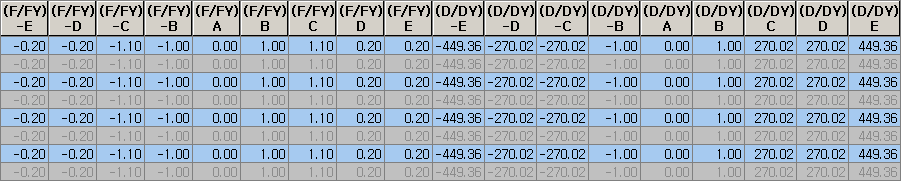

(F/FY) or (M/MY), (D/DY): 이력곡선 정의

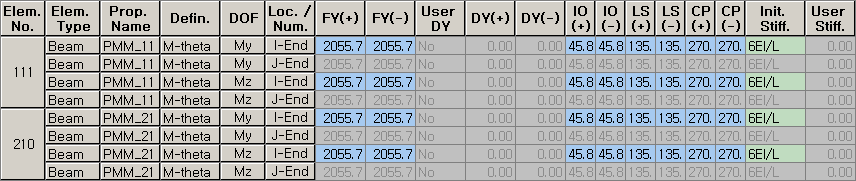

FY(+) : 항복강도(+)

FY(-) : 항복강도(-)

User DY : 사용자 정의 항복변형 또는 변형도

DY(+) : 항복변형 또는 변형도(+)

DY(-) : 항복변형 또는 변형도(-)

IO(+), (-) : 즉시거주 수준

LS(+), (-) : 인명안전 수준

CP(+), (-) : 붕괴방지 수준

Init. Stiff. : 초기강성계산 방법

User Stiff. : 사용자 정의 초기강성
