Pushover Load Cases

• 기능

Pushover 해석을 위한 하중조건을 정의합니다.

• 호출

Main Menu에서 Design > Pushover Analysis > Pushover Load Cases

• 입력

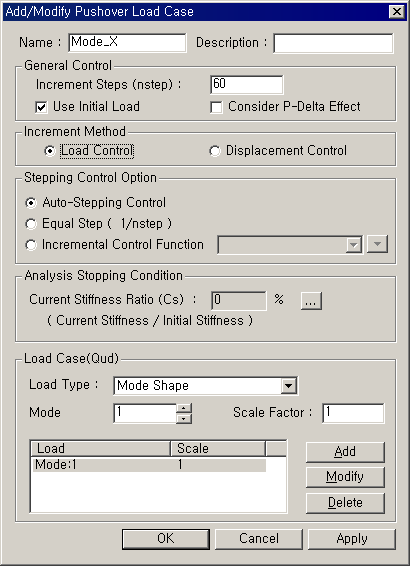

Pushover Load Cases 대화상자

Load Case Name

Pushover 하중조건의 이름을 입력합니다.

General Control

Increment Steps (nstep) : 목표하중(또는 변위)에 도달하기까지의 총 증분 스텝의 수를 입력합니다. 스탭수는 정수여야 하며, 최소 20 이상으로 입력합니다.

Use Initial Load : 구조물이 중력방향 하중을 받은 상태에서 해석을 수행하여 구조물의 정확한 보유내력 곡선을 평가할 수 있습니다.

Consider P-Delta Effect : P-Delta 효과를 동시에 고려합니다.

Increment Method

Pushover 해석은 크게 하중제어(Force Control)와 변위제어(Displacement Control)로 구분합니다.

Load Control : 목표하중까지 하중을 재하합니다.

Displacement Control : 목표변위까지 하중을 재하합니다.

Stepping Control Option  [Load Control 선택시]

스텝별 하중증분 방법을 선택합니다.

Auto-Stepping Control : 아래 안내그림과 같이 첫번째 스텝은 탄성한계의 90%가 되도록 하중을 재하하고, 두번째 스텝에서 마지막 스텝까지는 입력한 하중의 100%가 되도록 등간격으로 하중을 증분합니다.

Equal Step (1/nstep) : 입력한 하중을 총 증분 스텝수로 나누어 일정하게 증분합니다.

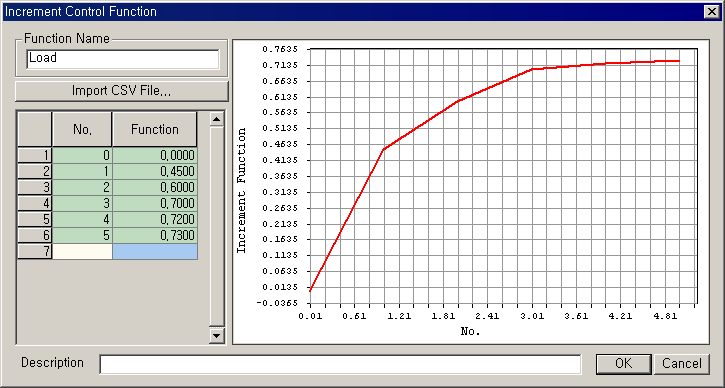

Incremental Control Function : 사용자가 하중증분을 직접 정의합니다.

Stepping Control Option  [Load Control 선택시]

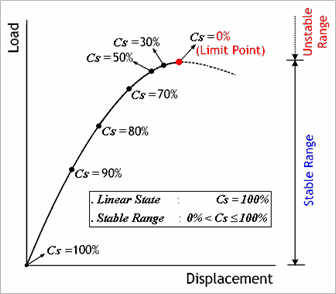

해석종료 조건을 입력합니다.

Control Option  [Displacement Control 선택시]

Pushover해석시 적용할 목표변위(Target Displacement)를 입력합니다.

Global Control
최대 이동변위(Translation)를 이용하여 목표변위를 정의합니다.

Maximum Translational Displacement : 최대 이동변위

Master Node Control
주절점의 이동변위를 이용하여 목표변위를 정의합니다.

Master Node : 주절점의 번호

Master Direction : 이동변위의 방향

Maximum Displacement : 최대 이동변위

Load Case(Qud) / Load Pattern

Pushover 해석에 적용할 하중의 형태(크기의 비)를 지정합니다.

Load Type
하중의 형태를 선택합니다. 변위제어를 이용한 Pushover 해석에서는 하중의 크기는 의미가 없고 상대적인 비율만 고려된 분포형상을 이용합니다.

Static Load Case : 정적하중 조건에서 지정된 하중을 선택하여 하중분포형상으로 사용합니다.

Uniform Acceleration : 일정한 가속도를 작용시킨 경우에 구조물에서 발생하는 관성력에 따라서 하중을 분포시킨다. 즉, 가속도가 일정하다면 관성력은 각 층에 분포된 질량에 비례하여 하중형상이 결정된다.

Mode Shape : 구조물의 모드형상을 이용하여 하중분포형상을 결정한다. 이 경우에는 고유치 해석이 선행되어야 하며 하중분포 형상을 결정하는 데 적용되는 고유모드에 대한 차수는 사용자가 선택할 수 있습니다.

버튼을 클릭하면 입력한 하중형태가 하부의 목록에 추가됩니다. 지정한 하중형태를 수정하려면 버튼을, 삭제하려면  버튼을 클릭합니다.
