Task Pane

해석 종류에 따른 작업 순서 및 필수 입력 사항, 선택적 입력 사항 등을 Model View상에 Tree매뉴 형식으로 제공하여 고급해석 및 사용자 편의 해석기법을 저정하여 관련해석모델링 작업시 편의성을 제공하는 기능입니다.

Task Pane은 고급해석기능에 대한 작업 순서와 입력사항에 대한 설명을 첨부하여 해석 데이터를 빠짐없이 입력할 수 있으며, 보다 쉽고 빠르게 고급해석을 수행할 수 있습니다.

midas Civil 의 Task Pane 에서는 Pushover Analysis, Nonlinear Time History Analysis, Time History Analysis, Material Nonlinear Analysis의 4가지 고급해석기능을 제공합니다.

또한 Task Pane의 데이터를 User Folder안에 저장할 수 있어 필요한 해석 입력항목을 사용자가 직접 작성하거나 추가할 수 있으며, Import 기능을 통하여 저장된 데이터를 불러올 수 있습니다.

Main Menu 에서 Tools > Customize > Task Pane

Task Pane은 최근 프로젝트 파일 리스트를 보여주는 Tasks Pane(Recent Projects)과 해석 종류별 체크리스트를 보여주는 Analysis의 2개 항목으로 구성됩니다.

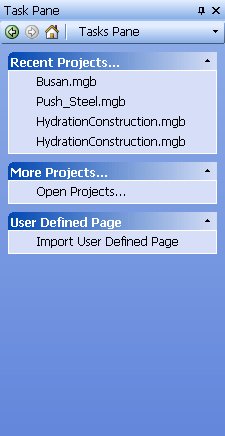

Task Pane

 , : 보고자 하는 항목(Tasks Pane, Analysis기능)으로 이동합니다.

  : 메인기능(Tasks Pane)으로 이동합니다.

Recent Projects : 최근 작업한 프로젝트 파일 리스트를 나타내며, 선택시 파일을 불러옵니다.

                                최대 10개의 파일 리스트가 표시되고, 표시개수는 (Recently Used Project List)와 동일하게 표현됩니다.

                                표시개수 조정은 Tools> Preference의 Recently Used Project List에서 조정할 수 있습니다.

More Projects : File > Open Project기능과 동일합니다.

User Defined Page : 사용자가 정의한 Task Pane Page로 이동합니다.

Import User Defined Page : 사용자가 Task Pane에 포함할 기능을 정의한 파일(*.tpd) 을 Import 합니다. 확장자명은 반드시 *.tpd 로 지정되어야 합니다.



Analysis

 , : 보고자 하는 항목(Tasks Pane, Analysis기능)으로 이동합니다.

  : 메인기능(Tasks Pane)으로 이동합니다.

Select Analysis Features : 해석 종류를 선택합니다. V.700에서는 Pushover Analysis, Nonlinear Time History Analysis, Time History Analysis, Material Nonlinear Analysis의 4가지 고급해석기능을 제공합니다.

Description : 선택한 해석기능에 대한 간단한 설명을 나타냅니다.

Required Steps : 해석을 수행하기 위한 필수입력사항 리스트를 나타내며, 선택시 해당대화상자를 호출하거나 해당항목으로 이동하며, Description 에 해당기능에 대한 설명을 나타냅니다.

입력사항에 대한 자세한 내용은 On-line 매뉴얼의 해당기능을 참조하시기 바랍니다.

Optional Steps : 선택적으로 입력할 수 있는 기능의 리스트를 나타내며, 선택시 해당대화상자를 호출하거나 해당항목으로 이동하며, Description 에 해당기능에 대한 설명을 나타냅니다.

입력사항에 대한 자세한 내용은 On-line 매뉴얼의 해당기능을 참조하시기 바랍니다.

Analysis : 해석을 수행합니다.

Post-Processor : 해석결과 및 주요 결과에 대한 리스트를 나타내며, 선택시 해당대화상자를 호출하거나 해당항목으로 이동합니다.

해석수행 전에는 기능이 비활성 처리됩니다.







User Defined Task Pane

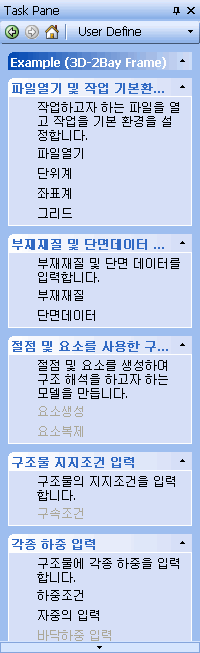

Example

 , : 보고자 하는 항목(Tasks Pane, Analysis기능)으로 이동합니다.

  : 메인기능(Tasks Pane)으로 이동합니다.

User Defined Task Pane을 이용하여 사용자가 직접 Task Pane의 내용을 구성할 수 있습니다. 자주 수행하는 해석 절차에 대해서 Task Pane을 만들어 놓으면 추후에 유사한 작업 수행시 일일이 메뉴를 찾아 클릭하지 않고 Task Pane을 사용함으로써 작업 시간을 단축시킬 수 있습니다.

Task Pane의 User Defined Page에서 Import User Defined Page를 클릭하여 사용자가 작성한 *.tpd파일을 읽어들이면, User Defined Page에 사용자가 정의한 Task Pane이 표시됩니다.

*.tpd파일의 작성

tpd 파일은 사용자가 메모장이나 텍스트 편집 도구를 통해서 편집할 수 있으며 다음과 같은 정보를 가지고있습니다.

 PAGE: 사용자가 정한 페이지의 이름

GROUP: Task와 Label을 가지는 묶음 단위

TASK: 클릭할 수 있는 개별 아이템으로 메뉴명령과 연결됨.

LABEL: 간단한 설명문으로 메뉴명령과 연결되지 않음.

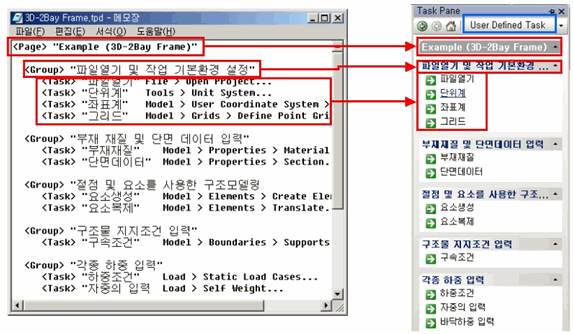

다음 그림에서 각 항목이 Task Pane의 어느 부분에 해당하는 알 수 있습니다.

작성시 주의 사항

각 항목(Page, Group, Task, Label)은 항목 앞, 뒤에 <>기호를 붙이며 한 줄에 두개 이상 사용 될 수 없습니다. 대소문자 구분은 하지 않습니다.

항목에 대한 이름은 이름의 앞,뒤에 “ ”를 붙입니다.

Task 항목에 대한 메뉴 연결은 이름 뒤에 연결될 메뉴의 경로를 입력합니다. 메뉴의 경로는 Main Menu를 기준으로 하며 Main Menu의 메뉴 이름, 순서 등을 동일하게 하여 입력합니다. 메뉴 이름 뒤에 ‘…’이 붙은 경우, ‘…’은 입력하지 않아도 됩니다. 메뉴 이름도 대소문자의 구별은 필요없습니다.

다음은 User Defined Task Pane을 위해 작성한 tpd파일의 한 예입니다.
