Project Nodes
클릭Project Nodes
기능
절점을 임의의 선 또는 면상에 투영복제 또는 투영이동합니다.
호출
Main Menu에서 Model > Nodes > Project
Tree Menu의 Menu 탭에서 Geometry > Nodes > Project
Icon Menu에서
Project Nodes
클릭
단축키 : [Ctrl]+[Alt]+5
입력
|
|

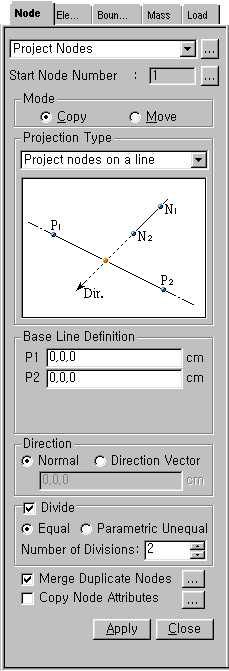

Project Nodes의 우측
투영복제(이동)하여 새로 만들 절점번호를
입력하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로 자동 설정되며, 이 사항을 수정할 경우에는
Copy : 절점을 투영복제하는 경우 지정 Move : 절점을 투영이동시킬 경우 지정
투영대상(Projection Base)의 기하형상을 선택합니다. 투영대상의 기하형상에는 다음과 같은 종류가 있습니다. Project nodes on a line Project nodes on a plane Project nodes on a cylinder Project nodes on a cone Project nodes on a sphere Project nodes on an ellipsoid Project nodes on a parabolic plane Project nodes on an element |
Base Line Definition
투영대상을 정의하는데 필요한 데이터를 다음과 같이 입력합니다.
모든 데이터는 키보드로 직접 입력할 수 있고, 해당 입력란을 한번 클릭한 후 마우스로 작업화면에서 지정하여 입력할 수도 있습니다.
Project nodes on a line
|
|
|
Project nodes on a plane
|
|
|
Project nodes on a cylinder
|
|
|
Project nodes on a cone
|
|
|
Project nodes on a sphere
|
|
|
Project nodes on an ellipsoid
|
|
|
Project nodes on a parabolic plane
|
|
|
Project nodes on an element
|
|
Element Number : 판형요소(평면응력요소, 판요소 등)의 번호
|
Direction
정의된 투영대상의 선 또는 면상에 투영복제 또는 투영이동할 방향을 지정합니다.
Normal : 투영대상의 선 또는 면상에 수직으로 투영할 경우 지정
Direction Vector : 임의 방향으로 투영할 경우 지정하고 해당 방향의 벡터값을
각 x, y, z축 방향성분으로 입력합니다.
Divide
투영복제대상 절점과 투영복제되는 절점사이의 직선구간을 등간격 또는 부등간격으로 분할하여 분할된 위치에 절점을 생성합니다.
Equal : 등간격 분할의 경우 지정
Number of Divisions : 분할개수
Parametric Unequal : 분할위치의 거리비에 따라 부등간격으로 분할하는 경우에 지정
Ratio : 전체 투영길이에 대한 분할위치의 거리비 입력
(예 : 0.4, 0.6, 0.9)
Merge Duplicate Nodes
신규 투영복제(이동)될 절점의 위치에
기존의 절점이 있을 경우, 해당 절점을 통합하여 1개의 절점으로 만드는데 사용되며, 절점의 통합 여부를 결정할 이격거리(Merging
Tolerance)를 수정할 경우에는
버튼을 이용합니다.
Copy Node Attributes
투영복제대상 절점에
절점 경계조건 및 절점 집중하중 등의 절점과 관련된 속성이 입력되어 있을 때, 복제시 해당 속성까지 복제할 것인지의 여부를 지정하는데
사용됩니다. 속성의 일부만 선택적으로 복제할 필요가 있을 경우에는 버튼을 이용합니다.
Intersect Frame Elem.
절점의 투영복제 또는 이동 위치에 선요소가 위치하는 경우, 해당 절점의 위치에서 선요소를 분할합니다.
버튼을
클릭하면 절점과 선요소의 교차여부를 판단하는데 기준이 되는 허용 오차를 조절할 수 있습니다.
