기능
비선형연결요소(General Link)를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.
호출
Main Menu에서 Model > Boundaries > General Link Table
Tree Menu의 Tables 탭에서 Structure Table > Boundaries > General Link
입력("General Link" 참조)
Table Tool의 사용방법을 참조하여
다음 데이터를 입력하거나 수정합니다.

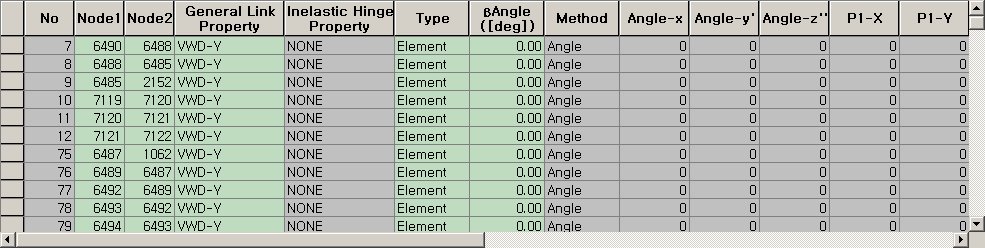

General Link Table
No : General Link 요소번호
Node1 : General Link 요소의 시작 절점번호
Node2 : General Link 요소의 끝 절점번호
General Link Property : General Link 요소의 속성
Inelastic Hinge Property : 비탄성요소의 특성
Type : 정의된 비탄성 요소의 힌지타입(Element, Force)
ß Angle : General Link 요소의 Beta Angle
Method : General Link 요소의 연결방법(Beta Angle, Ref. Point, Ref. Vector)
Group
: 입력한 경계조건이 포함된 Boundary Group 이름
