PSC 설계를 위한 입력변수를 설정합니다.
Main Menu에서 Design >PSC Design > PSC Design Parameter

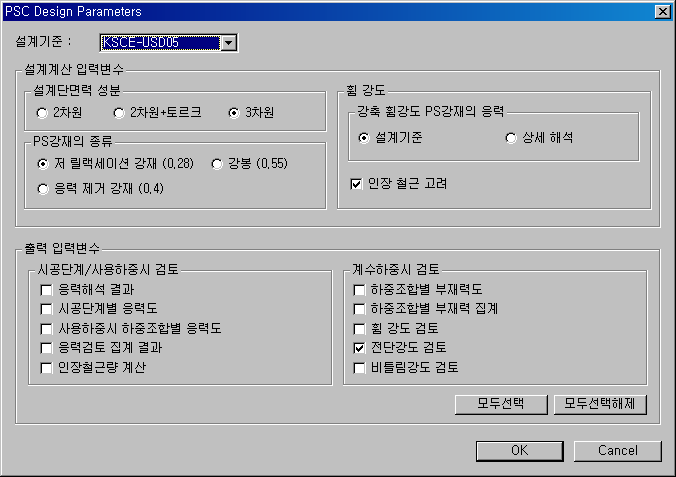

PSC Design Parameters 입력 대화상자 (KSCE-USD03)
설계기준 KSCE-USD03/05, KSCE-RAIL-USD04
적용시
설계계산
입력변수
설계단면력 성분
2차원 : 강축에 대한 단면력 성분만 고려합니다.
2차원+토르크 : 2차원 단면력 성분과 비틀림을 고려합니다.
3차원 : 3차원 단면력성분을 고려합니다.
PS강재의 종류 : 교량에 사용된 PS강재의 종류를 선택합니다.
휨강도
강축 휨강도의 PS강재의 응력
설계기준 : 강재 응력(fps)계산시 설계기준에 제시된 식을 이용합니다.
상세해석 : 단면의 변형률을 계산하여 변형율 적합조건을 이용한 해석을 수행하여 강재의 응력을 계산합니다.
인장철근 고려 : 인장철근의 영향을 고려합니다.(2005년 도로교 설계기준 Page 327 참고)
출력입력변수
선택된 항목의 검토결과를 Excel Sheet로 출력합니다. 출력입력변수 선택여부와 상관없이 Table에서는 결과를 확인할 수 있습니다.
.bmp)

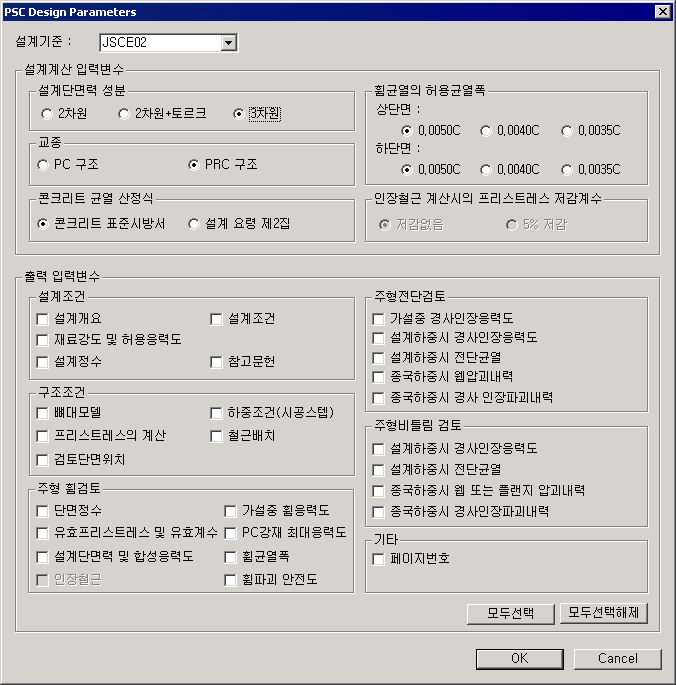

PSC Design Parameters 입력 대화상자 (JSCE02)
설계기준 JSCE02 적용시
설계계산
입력변수
설계단면력 성분
2차원 : 강축에 대한 단면력 성분만 고려합니다.
2차원+토르크 : 2차원 단면력 성분과 비틀림을 고려합니다.
3차원 : 3차원 단면력성분을 고려합니다.
교종
PC구조 : 철근의 영향을 무시합니다.
PRC구조 : 철근의 영향을 고려한 설계를 수행합니다.
파형 웹 : 복부가 파형강판인 교량인 경우 선택합니다.
콘크리트 균열 산정식 : 콘크리트 균열 산정 기준을 선택합니다.
콘크리트 표준시방서
설계 요령 제2집
휨균열의 허용균열폭 : 상하단면에서 피복두께비로 정의되는 허용균열폭을 지정합니다. 교종에서 PRC구조를 선택했을때 활성화됩니다.
인장철근 계산시의 프리스트레스 저감계수 : 프리스트레스의 저감계수(저감없음 / 5%저감)를 설정합니다. 교종에서 PC구조를 선택했을 때 활성화됩니다.
출력입력변수
선택된 항목의 검토결과를 Table과 Excel Sheet로 출력합니다.
.jpg)

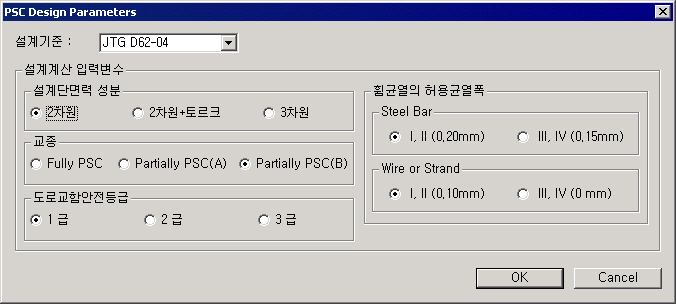

PSC Design Parameters 입력 대화상자 (JTG D62-04)
설계기준 JTG D62-04 적용시
설계계산
입력변수
설계단면력 성분
2차원 : 강축에 대한 단면력 성분만 고려합니다.
2차원+토르크 : 2차원 단면력 성분과 비틀림을 고려합니다.
3차원 : 3차원 단면력성분을 고려합니다.
교종
Fully PSC : 단기하중조합에 대해 인장응력발생을 허용하지 않습니다.
Partially PSC (A) : 인장응력 발생을 허용하나 허용치를 넘지 않습니다.
Partially PSC (B) : 인장응력 발생을 허용하며 한계값을 초과하는 경우를 말합니다.
휨균열의 허용균열폭
Steel Bar
I, II (0.20mm)
III, IV (0.15mm)
Wire or Strand
I, II (0.10mm)
III, IV(0mm)
도로교함안전등급
1급 : 중요성 계수 1.1. 특장대교량, 중요한 장대교량에 적용
2급 : 중요성 계수 1.0. 장대교량, 중장대교량, 중요한 작은교량에 적용
3급 : 중요성 계수 0.9. 작은교량, Culvert에 적용
타설 방식
콘크리트 타설 방식을 Precast와 현장타설(Cast-in-Place)중에 선택합니다.
출력입력변수
선택된 항목의 검토결과를 Table과 Excel Sheet로 출력합니다.
