Load Cases/Combinations

ALL Combination: 모든 하중 조합을 고려하여 각 부재별 설계 부재력을 찾아서 PSC설계에 사용하므로 사용자가 별도의 하중조건 또는 하중조합을 선택할 필요가 없습니다. 하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의  버튼을 이용합니다.(Combinations 참조)

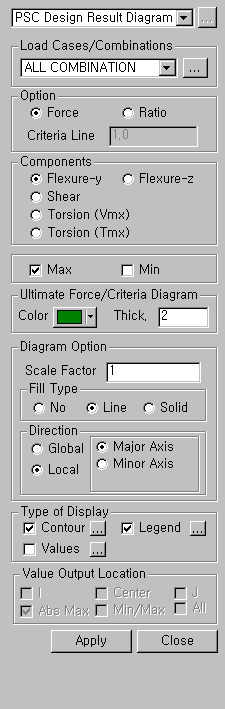

Option

Force: 설계 부재력과 강도를 Diagram으로 출력합니다.

Ratio: 강도비(설계 부재력/강도)를 Diagram으로 출력합니다.

Criteria Line: 강도비의 기준이 되는 값을 입력합니다. 입력된 값이 강도비와 동시에 Diagram형식으로 출력되며 이 값이 다른 계산에 사용되는 것은 아니며 단순한 사용자 참고용으로 출력되는 값입니다.

Components

원하는 출력 항목을 다음에서 선택합니다.

Flexure-y: 계수하중시 휨강도에 대한 검토(강축)

Flexure-z: 계수하중시 휨강도에 대한 검토(약축)

Shear: 계수하중시 전단강도에 대한 검토

Torsion(Shear Max): 계수하중시 비틀림강도에 대한 검토(전단력 최대시)

Torsion(Torsion Max): 계수하중시 비틀림강도에 대한 검토(비틀림 최대시)

Diagram Options

Scale Factor: Diagram의 작도 비율을 입력합니다.

Fill Type

No Fill : Diagram을 외곽선으로만 나타냅니다.

Line Fill : Diagram 내부를 색선으로 나타냅니다.

Solid Fill : Diagram 내부를 색면으로 나타냅니다.

Direction

Global : 전체좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다.(X,Y,Z)

Local: 요소좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다.[Major(강축), Minor(약축)]
