Rigid Link



기능

IMG_C_ICON_DOT.gif임의절점(종속절점, Slave Nodes)의 자유도를 주절점(Master Node)에 종속시킵니다.

IMG_C_ICON_DOT.gif이 명령에 의해 임의 절점의 임의 자유도가 주절점에 종속되면 해당 자유도간에는 "기구학적 구속(Rigid link)"의 관계가 형성되며, 종속절점의 강성성분을 포함한 모든 속성(절점하중 또는 절점질량)들은 주절점에 등가의 성분으로 환산되어 귀속됩니다.



호출

IMG_C_ICON_DOT.gif메인 메뉴에서 [Boundary] 탭 > [Link] 그룹 > [Rigid Link]

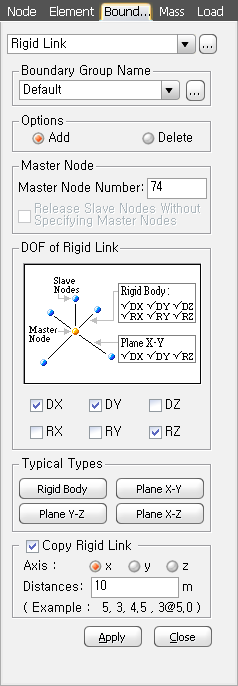

입력


Rigid Link의 우측 예쁜_버튼.jpg : Rigid Link Table 표시

Boundary Group Name

입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 예쁜_버튼.jpg 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.



Options

Add : 임의 절점을 종속절점으로 신규 지정할 경우

Delete : 임의 절점의 종속관계를 해제할 경우

mouse.jpg Master Node Number

주절점번호를 입력합니다. 주절점번호는 키보드로 직접 입력하거나 입력란을 한 번 클릭한 후, 마우스커서로 해당절점을 지정하여 입력할 수도 있습니다.

참고로 종속절점은 Select 기능으로 선택하여 지정합니다.



DOF of Rigid Link

주절점에 종속될 자유도성분을 지정합니다.

DX : 전체좌표계 X방향에 대한 변위 자유도

DY : 전체좌표계 Y방향에 대한 변위 자유도

DZ : 전체좌표계 Z방향에 대한 변위 자유도

RX : 전체좌표계 X방향에 대한 회전 자유도

RY : 전체좌표계 Y방향에 대한 회전 자유도

RZ : 전체좌표계 Z방향에 대한 회전 자유도



Copy Rigid Link

주절점과 종속절점으로 지정할 절점들이 사용자좌표계(전체좌표계)의 임의의 축방향으로 등간격(부등간격), 연속적으로 배치되어 있을때 동일한 자유도에 대하여 주절점과 종속절점의 강체연결조건을 복제한다.

Axis : 강체연결조건을 복제할 축방향

Distances : 강체연결조건의 복제거리

강체연결조건을 복제할 위치에는 주절점과 종속절점이 될 절점들이 입력되어 있어야 한다.



Typical Types

아래의 경우에 해당되면 간단히 해당버튼을 클릭함으로써 상기의 자유도 지정과정을 대신할 수 있습니다.

rb.jpg: Rigid Body Connection

pxy.jpg:전체좌표계 X-Y평면에 대한 Rigid Plane Connection

pyz.jpg : 전체좌표계 Y-Z평면에 대한 Rigid Plane Connection

pxz.jpg : 전체좌표계 X-Z평면에 대한 Rigid Plane Connection
