Steel Design Code



▒ 기능

IMG_C_ICON_DOT.gif철골부재의 응력검토 수행시 적용할 설계기준(Design Code), 설계단면력 및 계산서 출력 변수를 설정합니다.

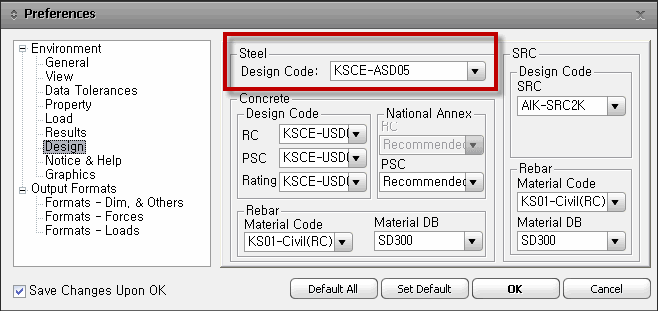

IMG_C_ICON_DOT.gif이 기능은 Preferences의 Environment > Design에서 Steel Design Code에서 KSCE-ASD05(도로교 설계기준(2005)-허용응력설계법)로 선택했을 경우에만 활성화 됩니다.




▒ 호출

IMG_C_ICON_DOT.gif메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Design Code]



▒ 입력

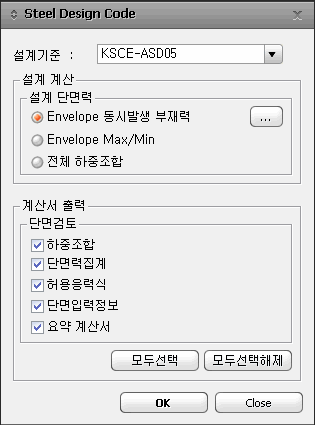

Steel Design Code 대화상자



설계기준

Steel Design에 적용할 설계기준을 선택합니다. 제공되는 기준은 KSCE-ASD05 : 도로교 설계기준(2005)입니다.

설계계산

Envelope 동시발생부재력 : Steel Design Code에서 선택한 하중조합에 대해서 12가지 부재력으로 출력됩니다.

b_3dot(34).gif  :  12가지 부재력 중 설계에 사용할 부재력을 선택합니다.


Envelope 동시발생부재력 대화상자



Envelope Max/Min : Steel Design Code에서 선택한 하중조합에 대해서 Max/Min으로만 출력됩니다.

전체하중조합 : Steel Design Code에서 선택한 하중조합에 대해서 가장 불리한 하나의 하중조합에 대해서 출력됩니다.

계산서 출력

선택된 항목의 검토결과를 Excel Sheet로 출력합니다.
