PSC Design Parameter
▒ 기능
PSC 설계를 위한 입력변수를 설정합니다.
▒ 호출
메인 메뉴에서 [PSC] 탭 > [Design Parameter] 그룹 > [Parameter]
▒ 입력

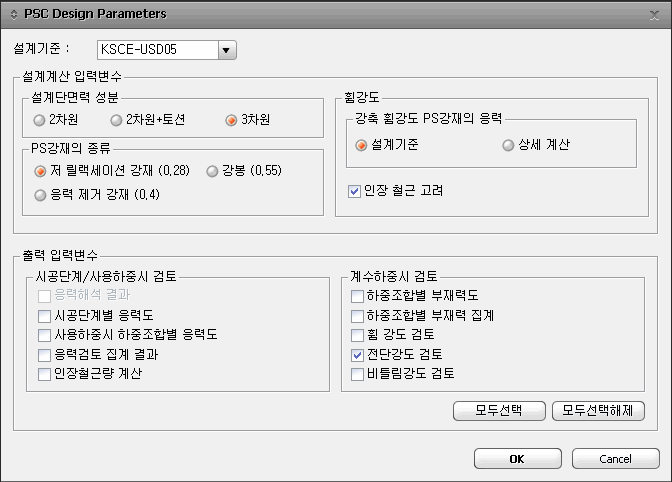

PSC Design Parameters 입력 대화상자 (KSCE-USD05)
설계기준 KSCE-LSD12 적용시 v831-574
설계계산 입력변수
전단강도 : 콘크리트 스트럿과 주인장철근 사이의 경사각 (21.8˚ ≤ θ ≤ 45˚ )
시멘트 구분 : 재령에 따른 콘크리트 압축강도 계산

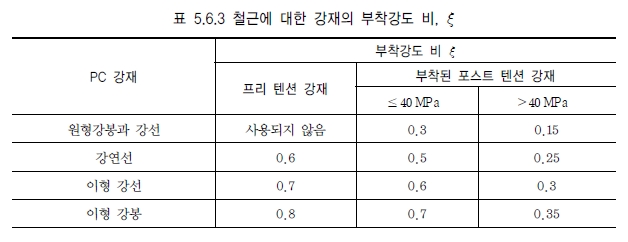

PS강재의 종류 : 균열검토 시 부착강도비에 적용

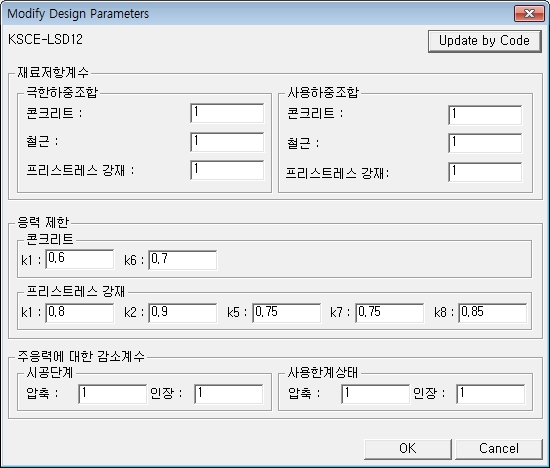

사용자 입력 데이터

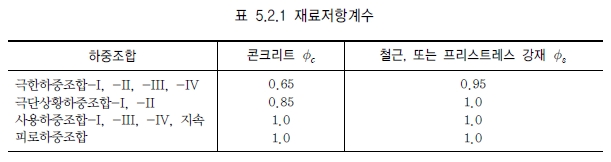

재료저항계수 : 극한하중 및 사용하중조합에 대하여 입력

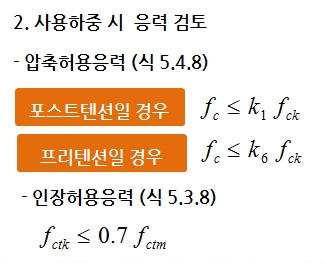

응력 제한

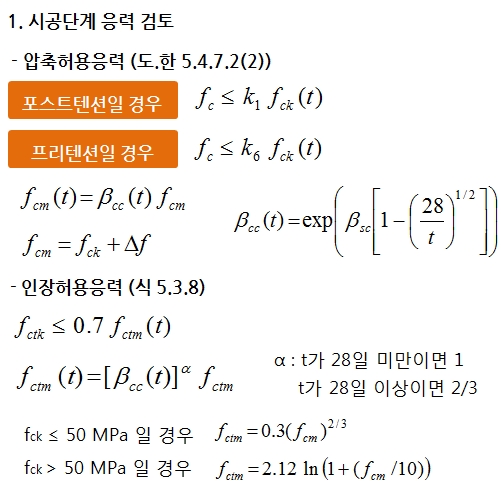

PSC 콘크리트 응력제한

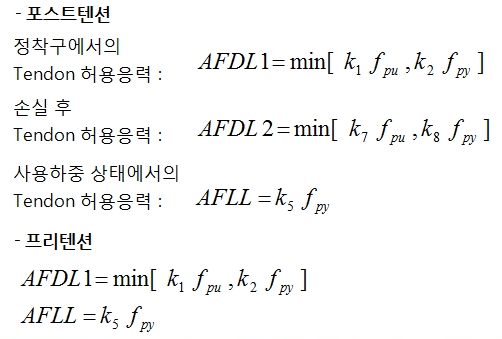

프리스트레스 강재 응력제한
출력입력변수
선택된 항목의 검토결과를 Excel Sheet로 출력합니다. 출력입력변수 선택여부와 상관없이 Table에서는 결과를 확인할 수 있습니다.

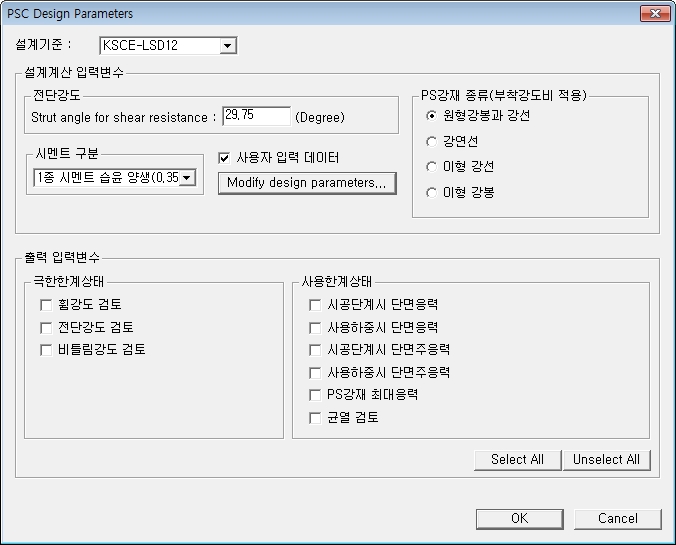

PSC Design Parameters 입력 대화상자 (KSCE-LSD12)
설계기준 KSCE-USD03/05, KSCE-RAIL-USD04 적용시
설계단면력 성분
2차원 : 강축에 대한 단면력 성분만 고려합니다.
2차원+토르크 : 2차원 단면력 성분과 비틀림을 고려합니다.
3차원 : 3차원 단면력성분을 고려합니다.
PS강재의 종류 : 교량에 사용된 PS강재의 종류를 선택합니다.
휨강도
강축 휨강도의 PS강재의 응력
설계기준 : 강재 응력(fps)계산시 설계기준에 제시된 식을 이용합니다.
상세해석 : 단면의 변형률을 계산하여 변형율 적합조건을 이용한 해석을 수행하여 강재의 응력을 계산합니다.
인장철근 고려 : 인장철근의 영향을 고려합니다.(2005년 도로교 설계기준 Page 327 참고)

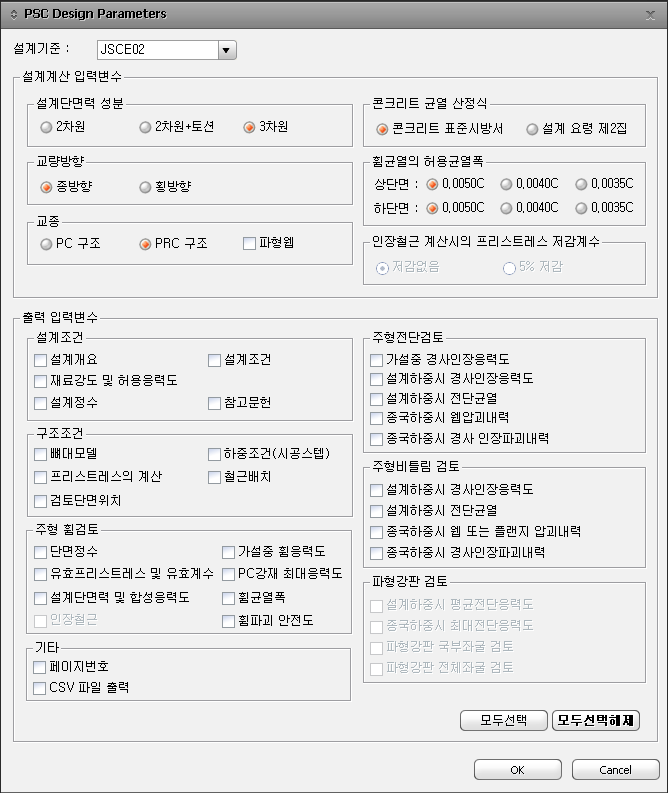

PSC Design Parameters 입력 대화상자 (JSCE02)
설계기준 JSCE02 적용시
교종
PC구조 : 철근의 영향을 무시합니다.
PRC구조 : 철근의 영향을 고려한 설계를 수행합니다.
파형 웹 : 복부가 파형강판인 교량인 경우 선택합니다.
콘크리트 균열 산정식 : 콘크리트 균열 산정 기준을 선택합니다.
콘크리트 표준시방서
설계 요령 제2집
휨균열의 허용균열폭 : 상하단면에서 피복두께비로 정의되는 허용균열폭을 지정합니다. 교종에서 PRC구조를 선택했을때 활성화됩니다.
인장철근 계산시의 프리스트레스 저감계수 : 프리스트레스의 저감계수(저감없음 / 5%저감)를 설정합니다. 교종에서 PC구조를 선택했을 때 활성화됩니다.
선택된 항목의 검토결과를 Table과 Excel Sheet로 출력합니다.

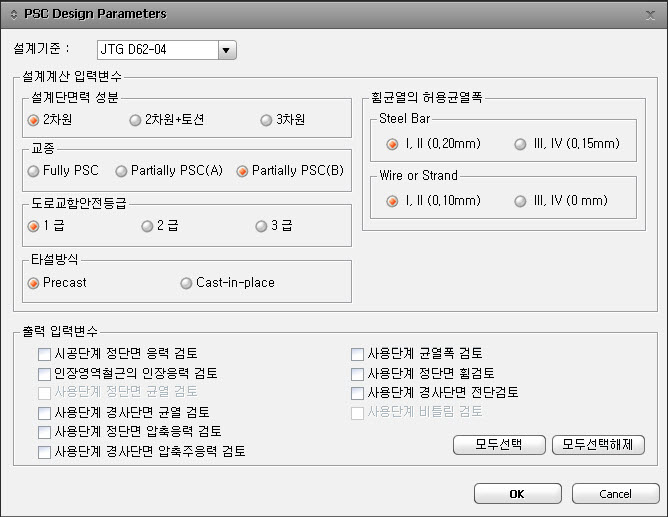

PSC Design Parameters 입력 대화상자 (JTG D62-04)
설계기준 JTG D62-04 적용시
Fully PSC : 단기하중조합에 대해 인장응력발생을 허용하지 않습니다.
Partially PSC (A) : 인장응력 발생을 허용하나 허용치를 넘지 않습니다.
Partially PSC (B) : 인장응력 발생을 허용하며 한계값을 초과하는 경우를 말합니다.
휨균열의 허용균열폭
Steel Bar
I, II (0.20mm)
III, IV (0.15mm)
Wire or Strand
I, II (0.10mm)
III, IV(0mm)
도로교함안전등급
1급 : 중요성 계수 1.1. 특장대교량, 중요한 장대교량에 적용
2급 : 중요성 계수 1.0. 장대교량, 중장대교량, 중요한 작은교량에 적용
3급 : 중요성 계수 0.9. 작은교량, Culvert에 적용
타설 방식
콘크리트 타설 방식을 Precast와 현장타설(Cast-in-Place)중에 선택합니다.

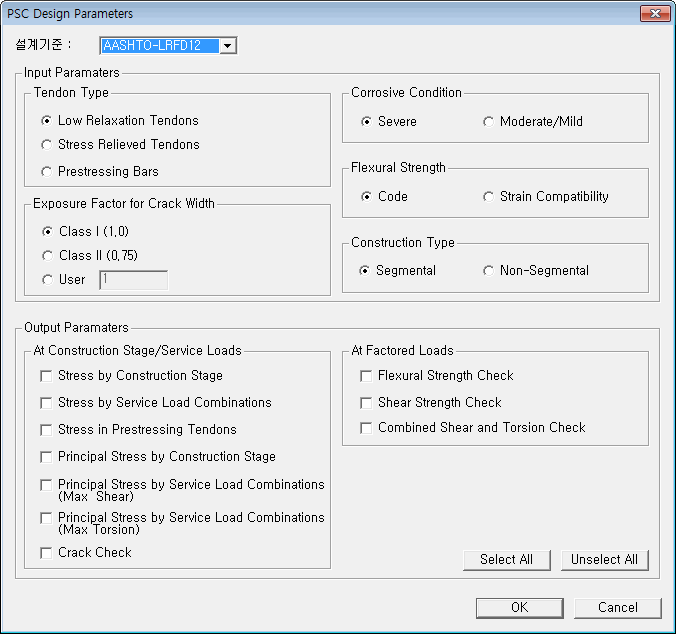

설계기준 AASHTO-LRFD07/12 적용시 V815-547
Tendon Type : Tendon의 허용응력을 산정하기 위한 타입을 설정
Low Relaxation Tendons : 설계기준의 Low Relaxation Strand
Stress Relieved Tendons : 설계기준의 Stress Relieved Strands and Plane High-strength Bar
Prestressing Bars : 설계기준의 Deformed Hige-strength Bar
Exposure Factor for Crack Width : 균열 검토를 위한 노출 조건 설정
Class 1 (1.0) : 1등급의 계수 = 1.0
Class 2 (0.75) : 2등급의 계수 = 0.75
User : 사용자 입력
AASHTO-LRFD07의 경우, Bridge Type으로 Fully PSC와 Partially PSC를 선택할 수 있으며,
Fully PSC 선택시 Exposure Facter for Crack Width가 비활성화됩니다.
Corrosive Condition : 부식 조건을 설정
Severe : 설계기준의 Severe
Moderate/Mild : 설계기준의 Not worse
Flexural Strength : Tendon 응력을 계산하는 방법을 설정
Code : Bonded Tendon과 Unbonded Tendon에 대한 응력계산식을 이용
Strain Compatibility : Tendon의 응력-변형률식을 이용
Construction Type : 시공타입을 설정
Segmental : Precast Segment 구조물
Non-Segmental : 현장 타설 구조물
AASHTO-LRFD12에서는 PSC 구조물의 손실 후 응력검토를 다음으로 제시하고 있습니다.
1. 압축응력 검토 : Service Limit 1의 하중조합으로 검토
2. 인장응력 검토 : Service Limit 3의 하중조합으로 검토
[PSC Design Data] > [Concrete Allowable Stress Load Case] 에서 Load Case를 결정합니다.

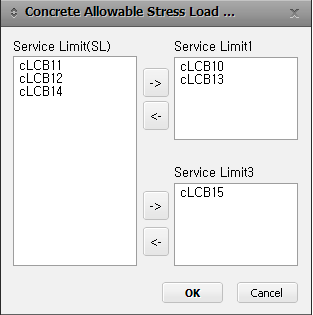

Concrete Allowable Stress Load Case 대화상자
설계기준 KSCE-LSD12 적용시
