슬래브교 해석에 필요한 하중조건과 하중값을 입력합니다. 자동생성된 모델에서는 하중조건
및 하중조합이 자동으로 생성됩니다.
Load
Combinations
Factored : 극한하중 검토를 위한 계수하중 조합조건을 자동생성합니다.
Unfactored : 사용성 검토를 위한 사용하중 조합조건을 자동생성합니다.
V 6.1.0에는 "KRTA-BRG2K, AASHTo-Std2K, AASHTo-LRFD02,
IRC : 6-2000, Tiwan"에 대한 Loads를 지정할 수 있으며
각 국의 code에 따라 선택 option들이 활성화됩니다.
 : 각 국의 이동하중에
대한 code를 선택할 수 있습니다.
Self Weight : 슬래브 자중
Pavement : 포장하중(압력하중)
Thickness : 포장 재료의 두께
Weight Density :
포장재의 단위 체적당 중량
Barrier : 방호벽 하중(압력하중)
Self Weight : 단위길이당 방호벽 자중
Additional Load :
방음벽, 난간 등에 의해 방호벽이 추가되는 하중
단위길이당 하중으로 입력된 방호벽과 중앙분리대의 하중은 Transverse에서 입력한
방호벽과 중앙분리대의 폭을 고려하여 압력하중으로 적용된다.
Median Strip : 중분대 하중(압력하중)
Side Walk : 보도 하중
Thickness : 보도의 두께
Self Weight : 단위면적당 보도의 자중
Crowd Load : 군중하중
Live Load : 교량의 활하중
Grade of Bridge :
교량의 DB, DL 하중등급
1st :
1등교 (DB-24, DL-24)
2nd :
2등교 (DB-18, DL-18)
3rd :
3등교 (DB-13.5, DL-13.5)
Eccentricity : 활하중 편측 재하시의 기준측
Settlement : 침하량
지점침하량을 입력하면 지지부의 위치별로 자동생성된 지점 침하 그룹에 대하여 "지점
침하를 자동고려한 해석기능"이 적용된다.
Temperature : 슬래브 상하면의 온도차 하중을 입력합니다.
Wind Load : 교량과 방음벽에 작용하는 풍하중
W :
방음벽에 작용하는 풍하중을 수평력 형태로 입력합니다.
T :
방음벽에 작용하는 풍하중에 의한 모멘트를 입력합니다.
R.C.
Slab Bridge Wizard에서 *.wzd 파일로 저장한 데이터를 불러 들이는
기능입니다. 이 기능을 이용하면 midas Civil 을 다시 실행한 후, Wizard
내에서 기존의 입력한 데이터 수정 및 확인할 수 있습니다.
R.C.
Slab Bridge Wizard에서 입력한 데이터를 *.wzd 파일로 저장하는 기능입니다. |

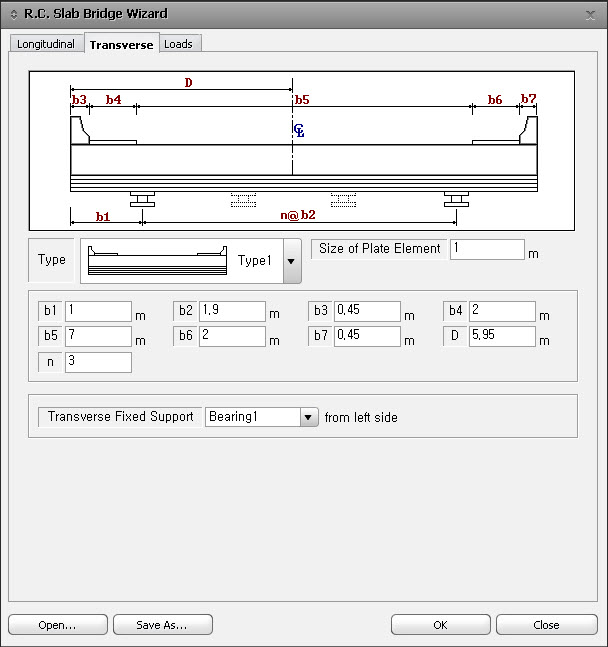

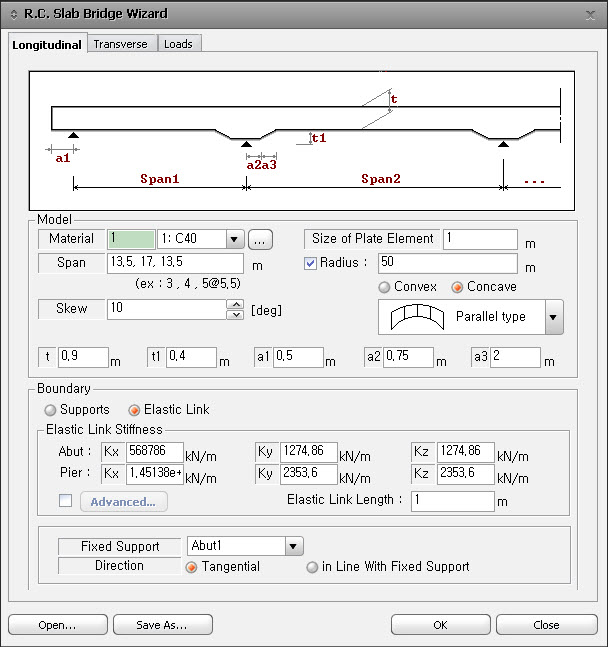

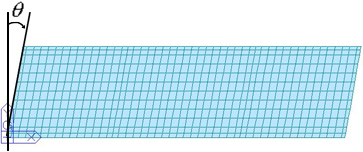

RC 슬래브교의 영향면 모델을 간단한 변수만을 입력하는 Wizard 기능으로
자동생성합니다.
Display Opiton
대화상자 상단의 Tab을 클릭하면 해당 설계내용으로 바로 연결됩니다.
.jpg){kind=small}
: 탄성연결요소의 강성을 각 교각/교대별로 입력합니다.
