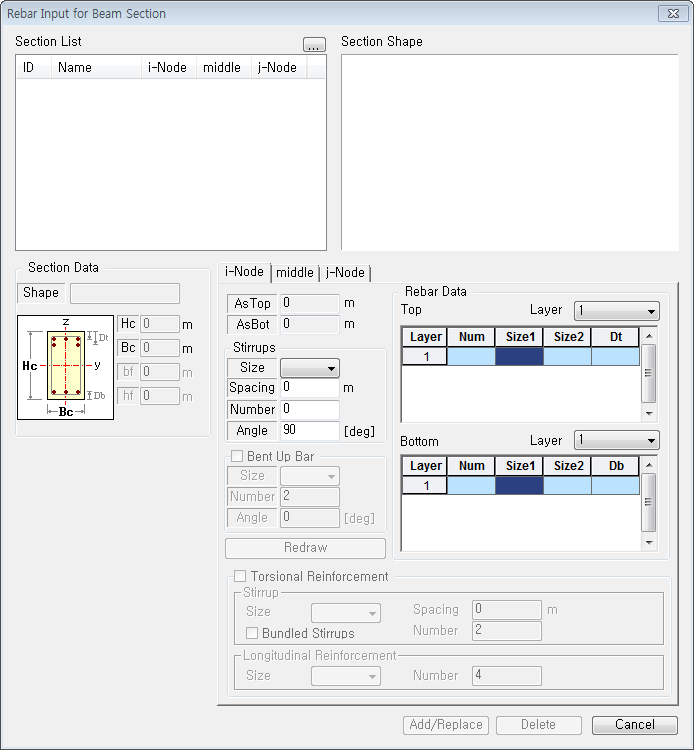

Section List

강도검증을 수행하고자 하는 보부재의 단면특성 목록

ID : 강도검증을 수행하고자 하는 보부재의 단면 번호

NAME : 강도검증을 수행하고자 하는 보부재의 단면 이름

i-Node : 보요소의 i단에서 감도검증 여부 표시

middle : 보요소의 중앙부에서 감도검증 여부 표시

j-Node : 보요소의 j단에서 감도검증 여부 표시

Section Data

보부재의 단면데이터를 나타냅니다.

Shape : 부재단면형태

Hc : 단면의 높이치수

Bc : 단면의 폭치수

bf : T형 단면의 플랜지부 폭치수

hf : T형 단면의 플랜지부 두께치수

사각형단면(Shape = Rectangle)의 높이(Hc)치수와 단면의 폭(Bc)치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 사각형단면이어야 한다. T-형단면의 경우(Shape = Tee) 단면치수(Hc, Bc, bf, hf)는 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 T-형단면이어야 한다. 단면형태나 단면의 치수를 수정하고 싶은 경우 "Section for Design"을 사용하여 수정한다

i-Node, middle, j-Node

강도검증을 수행하고자 하는 보부재의 각 위치별 철근데이터를 입력합니다.

AsTop : 상부철근량이 표시됩니다.

AsBot : 하부철근량이 표시됩니다.

Rebar Data

상, 하부 철근데이터를 입력합니다.

Top

상부 철근데이터를 입력합니다.

Layer : 배근단수

Number : 철근의 개수

Size : 철근의 규격. 교번 배근시 Size1과 Size2에 각각 규격을 입력한다.

Dc : 단면상부에 배근될 주철근 중심에서 단면상단부 표면까지의 거리(피복두께)

Bottom

하부 철근데이터를 입력합니다.

Layer : 배근단수

Number : 철근의 개수

Size : 철근의 규격

Dc : 단면하부에 배근될 주철근 중심에서 단면하단부 표면까지의 거리(피복두께)

Stirrups

전단 철근데이터를 입력합니다.

Size : 철근의 규격

Spacing : 철근의 간격

Number : 철근의 다리수

보부재의 상단 및 하단에 배근된 주철근의 피복두께를 입력하며, 상단 또는 하단 주철근에 대한 피복두께가 입력되어 있지 않은 경우(dc = 0)에는 딘면검증을 수행하지 않는다.

강도검증을 수행하고자 하는 보부재의 각 위치별 철근은 i절점, Middle, j 절점에 모두 입력할 필요가 없이 하나에만 입력을 할 수 있으며, 철근데이터가 존재하지 않으면 강도검증을 수행하지 않는다.

i 절점, j 절점, Middle 중 하나만 철근입력이 된 경우 : 입력된 철근데이터를 프로그램 내부에서 모든 위치의 철근데이터로 적용하여 강도검증을 수행

i 절점-j 절점이 입력된 경우 : i 절점의 철근데이터를 Middle 위치에 적용하여 강도검증을 수행

i 절점-Middle 위치에 입력된 경우 : i 절점의 철근데이터를 j 절점에 적용하여 강도검증을 수행

Middle 위치-j 절점이 입력된 경우 : j 절점의 철근데이터를 i 절점에 적용하여 강도검증을 수행

철근 배근데이터를 그림으로 보여줍니다.

선택한 단면에 입력한 Rebar 데이타를 적용하거나 기존 데이터를 새로 입력한 값으로 바꿉니다.

선택한 단면에 대해 입력한 Rebar 데이타를 삭제합니다.

입력한 데이터를 적용하지 않고 대화상자를 종료합니다.
