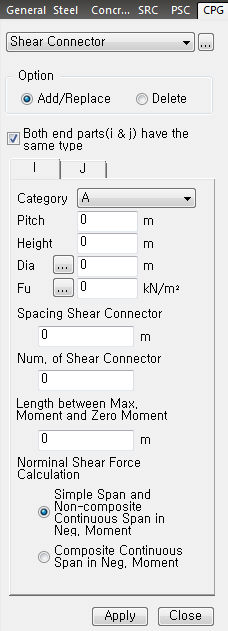

 Both
end parts(I & j) have the same shear connector
:
선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고
I단 탭에만 전단연결재 제원을
입력하면
J단에 자동으로 동일한 정보가 입력됩니다.
Category
: 적용할 전단연결재의 범주를 선택합니다.
Pitch
: 전단연결재의 간격을 입력합니다.
Height
: 전단연결재의 높이를 입력합니다.
Dia
: 전단연결재의 직경을 입력합니다. (
)
Fu :
전단연결재의 강도를 입력합니다. (
)
Spacing Shear
Connector :
전단연결재의 횡방향 간격을 입력합니다.
Num. of Shear
Connector :
하나의 횡방향 열에서의 전단연결재 개수를 입력합니다.
Length
between Max. Moment and Zero Moment
:
최대 정모멘트가 발생하는 지점과 모멘트가 0인 구간 사이의 거리
Simple
Span and Non-composite Continuous Span in Neg.
Moment
: ‘단순교 및 최종조건이
부모멘트부의 비합성단면 연속교인 경우’에 선택
Compsite
Continuous Span in Neg.Moment
: ‘부모멘트부의
합성 연속교인 경우’에 선택
 강구조설계기준
2014 ‘6.3.1.10.4’에서 전단연결재의 공칭전단력을 산정할 때, ‘단순교
및 최종조건이 부모멘트부의 비합성단면 연속교인 경우’와 ‘부모멘트부의 합성 연속교인
경우’로 구분하여 식을 달리 적용하고 있습니다. 이 때, 전자의 경우 ‘최대 정모멘트가
발생하는 지점과 모멘트가 0인 구간 사이의 거리’, 그리고 후자의 경우 ‘최대 정모멘트
지점고 인접한 단부 구간 사이의 거리’를 입력해 주어야 합니다.
|
