모델 윈도우의 그래픽데이터를 EMF, BMP, AutoCAD DXF, DWG 파일로 변환합니다.

메인 메뉴에서 [File] 탭 > [Graphic Files]

Graphic Files 기능을 실행하면 사용자가 원하는 파일형식으로 저장할 수 있도록 대화상자가 호출됩니다.

파일 이름을 입력하고 저장형식을 지정한 다음 저장버튼을 눌러 새로운 파일을 생성합니다.

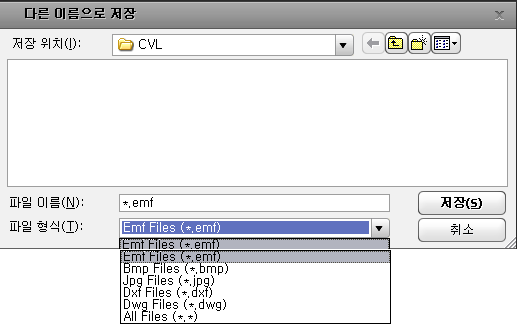

Graphic Files  대화상자

Windows Meta File은 확대 축소시 비율과 상관없이 깨끗한 이미지를 유지하는 장점이 있으나 그림의 내용이 복잡할수록 처리하는데 많은 시간이 걸린다. 후처리단계에서 Windows Meta File을 출력하는 경우에는 Gradient Fill 기능을 가급적 피하는 것이 바람직하다.

Bitmap파일은 확대 축소시 이미지가 다소 손상되지만 내용의 복잡도와 상관없이 파일의 용량에 따라 일정한 처리시간이 소요된다. 따라서 용도에 적합한 파일저장형식을 선택하는 것이 바람직하다.

파일형식을 *.*(All Files), *.emf(Emf Files), *.bmp(Bmp Files), *.jpg(JPEG Files), *.dxf(Dxf Files), *.dwg(DWG Files)로 선택할 수 있다. 이때 저장형식을 *.dxf로 설정하면 내부적으로 EMF files(*emf)을 생성한 후에 Convert Meta Files to DXF Files 기능을 수행하여 변환한다.
