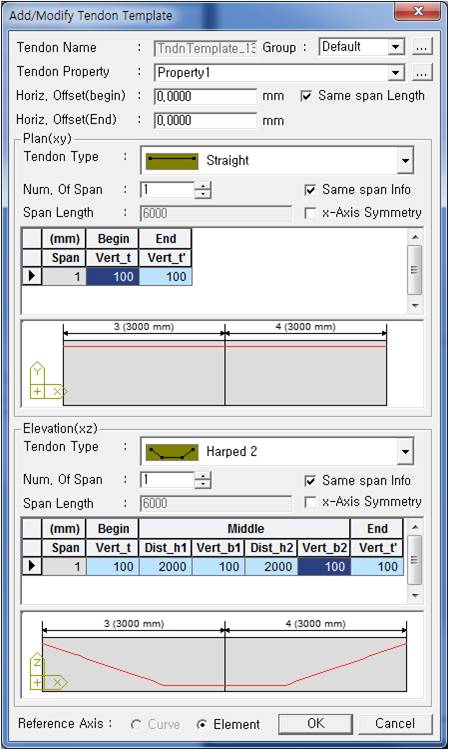

Tendon Name : 텐던의 이름 입력


  Tendon Template 대화상자에서 Use Prefix Name을 Check On하면, Tendon Name은 비활성화됩니다.

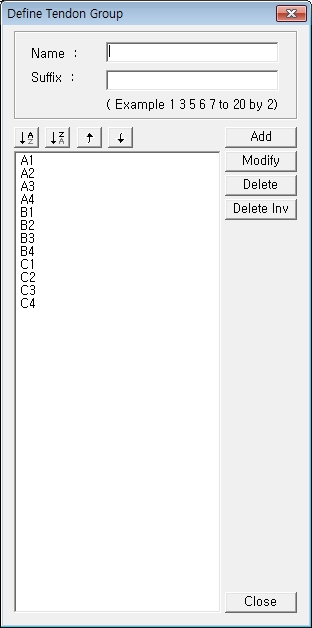

Group : 텐던의 그룹 입력

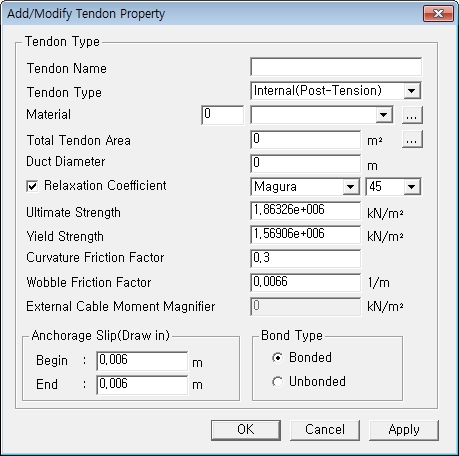

Tendon Property : 텐던의 특성 입력

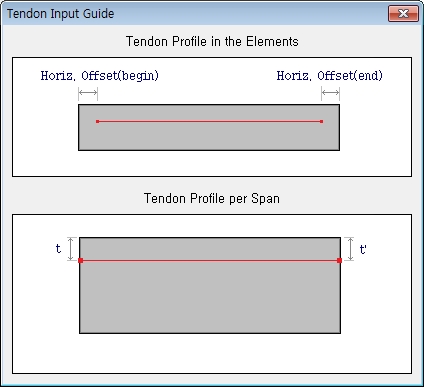

Horiz. Offset(Begin) : 텐던이 입력되기 시작하는 앞부분의 Offset 입력

Horiz. Offset(End) : 텐던이 입력되기 시작하는 뒷부분의 Offset 입력

Same Span Length : Check on 시 등간격으로 Span Length 자동입력, Check Off시 사용자 직접 입력

Plan(xy) : 평면도 단면의 텐던 위치 치수 입력

    Tendon Type

    Num. Of Span : 스팬의 개수 입력

    Span Length : 스팬의 길이 입력


    Same Span Length Check On 시 자동입력(비활성화)

    Same Span Info : Check On 시 첫번째 입력값 사용, Check Off 시 Span 별로 직접 입력

    Invert Profile : 생성된 형상을 x축에 대하여 대칭

Elevation(xz) : 입면도의 텐던 위치 치수 입력

    Tendon Type

    Num. Of Span : 스팬의 개수 입력

    Span Length : 스팬의 길이 입력


    Same Span Length Check On 시 자동입력(비활성화)

    Same Span Info : Check On 시 첫번째 입력값 사용, Check Off 시 Span 별로 직접 입력

    Invert Profile : 생성된 형상을 x축에 대하여 대칭

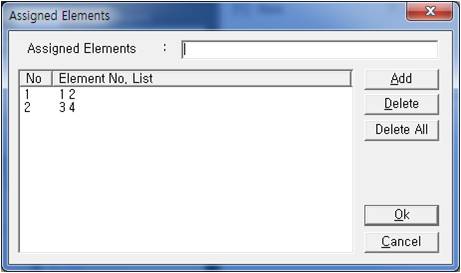

Reference Axis : 선택한 요소들이 곡선이라면, 텐던 프로파일을 Curve Type으로 선택 가능

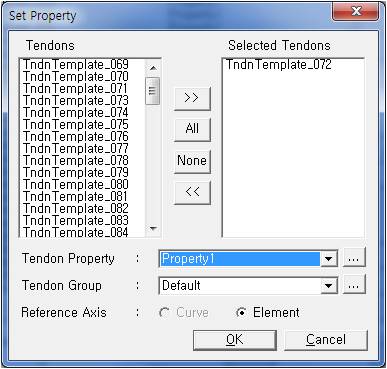

  Import 시 Property는 입력되지 않기 때문에 Set Property 이용하여 입력



Offset dy : y방향으로 이동/복사할 거리 입력

Offset dz : z방향으로 이동/복사할 거리 입력

Mode : Move 또는 Copy 선택

Num of Times : 이동/복사할 횟수 입력

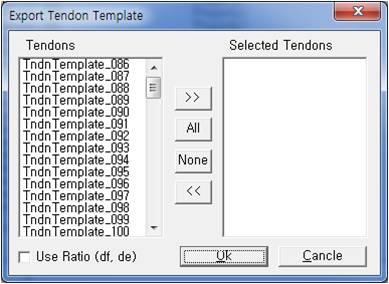

  Use Ratio : 스팬 정보중에서 de, df 항목에 대해서 비율로 내보낼것인지, 길이를 바로 내보낼것인지 선택

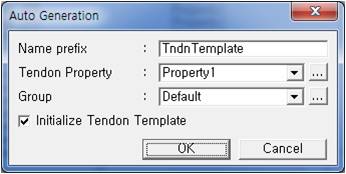

 Name prefix : 자동생성될 텐던 템플릿의 이름 입력

 Tendon Property : Tendon Property 선택

 Group : Tendon Group 선택

 Initialize Tendon Template : Check On 시 기존에 존재하는 텐던 템플릿 모두 지우고 새로 생성,

                                    Check Off 시 텐던 템플릿 추가 생성
