Layout

▒ 기능

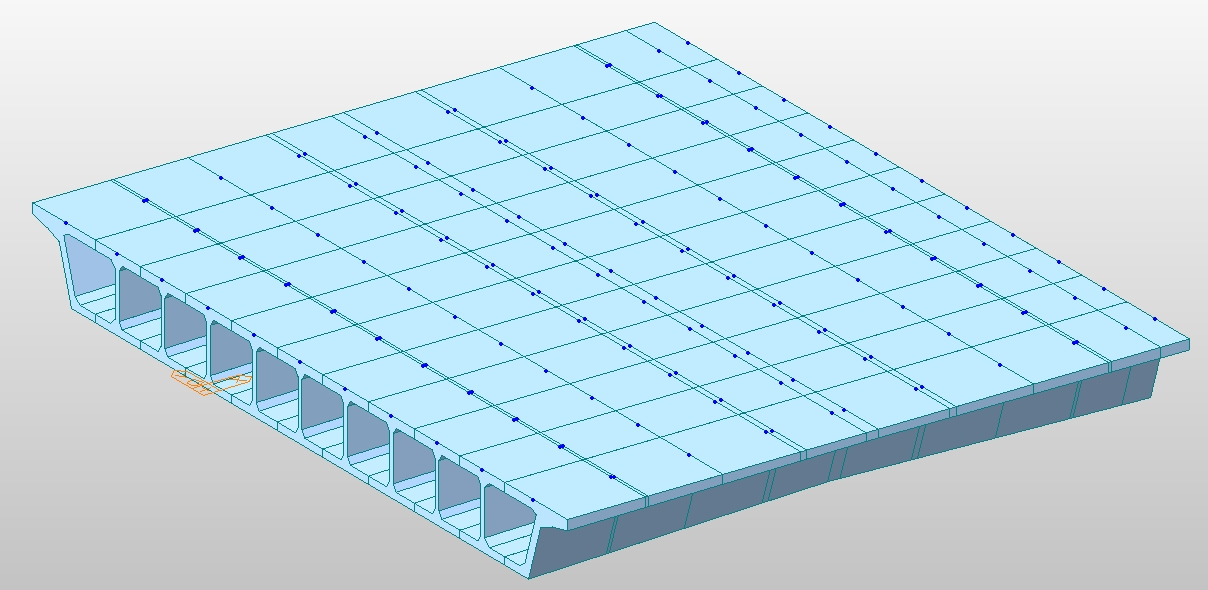

Multi-Cell PSC Box Girder Bridge 에 대하여 복부를 주형으로 한 격자모델을 자동으로 생성합니다.

Single Beam 모델의 한계를 보완하여, 반력 분포, 비틀림 거동, 사교 등에 대한 효과적인 거동 분석이 가능합니다.

Layout 에서는 대상 교량의 선형정보, 지간구성, 경계조건 등을 설정합니다.

▒ 호출

메인 메뉴에서 [Structure] 탭 > [Wizard] 그룹 > [Grillage Model] > [Lay Out]

▒ 입력

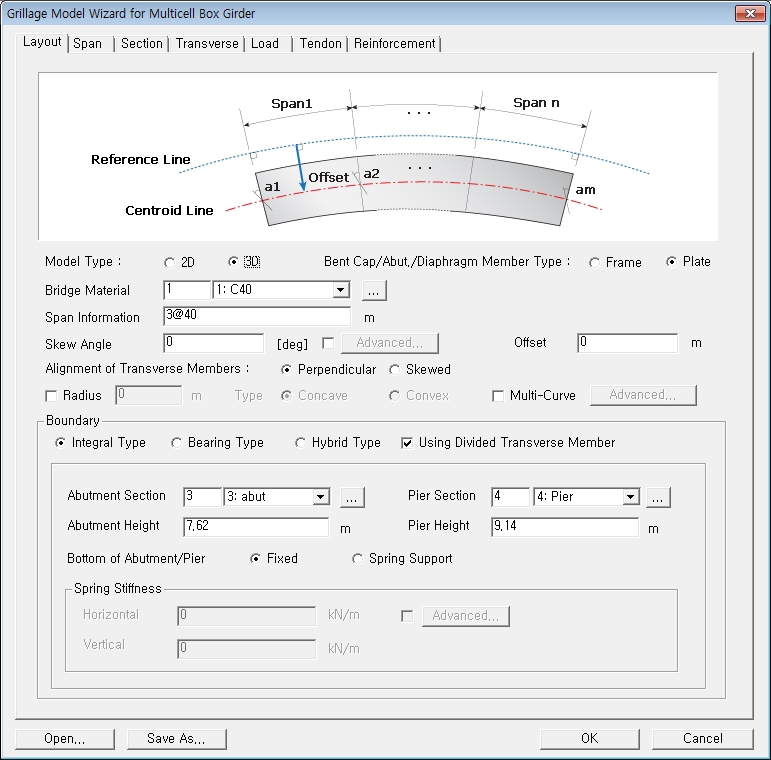

Grillage Model_Layout 대화상자

Model Type

v831-587

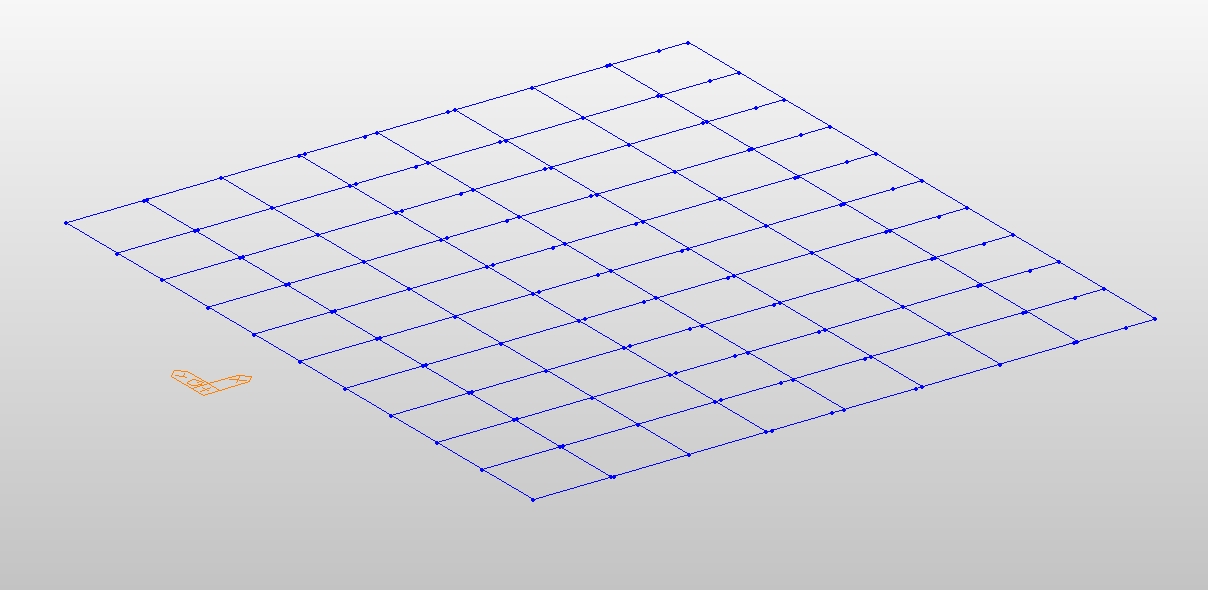

2D : Single Beam 모델의 종방향 단면을 수직방향으로 분할하여 평면격자모델 생성

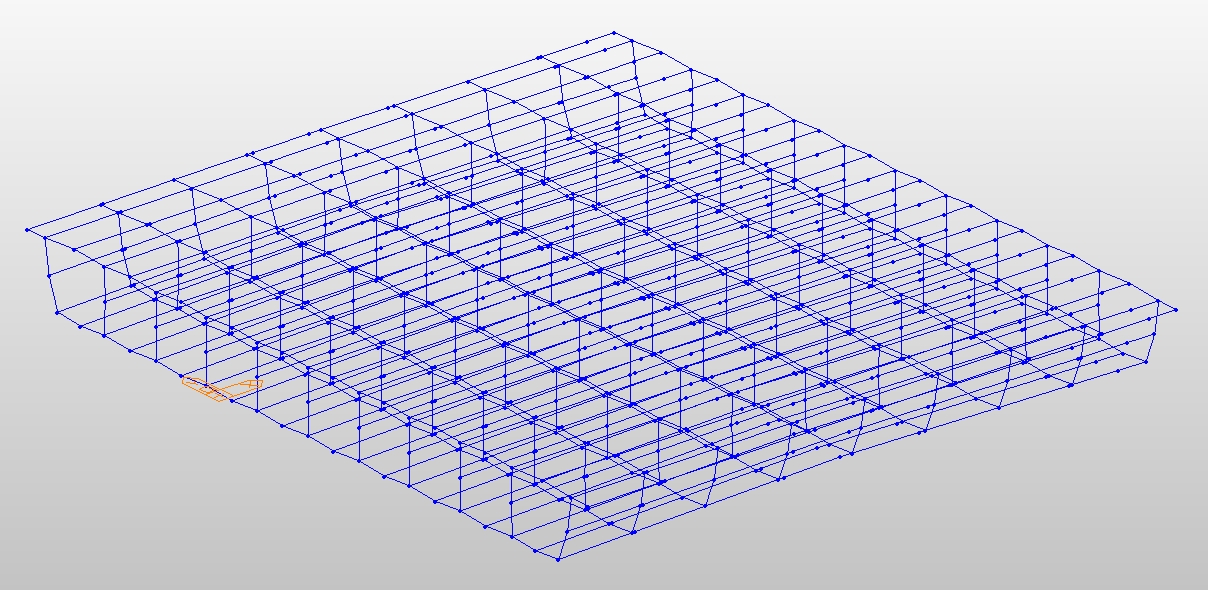

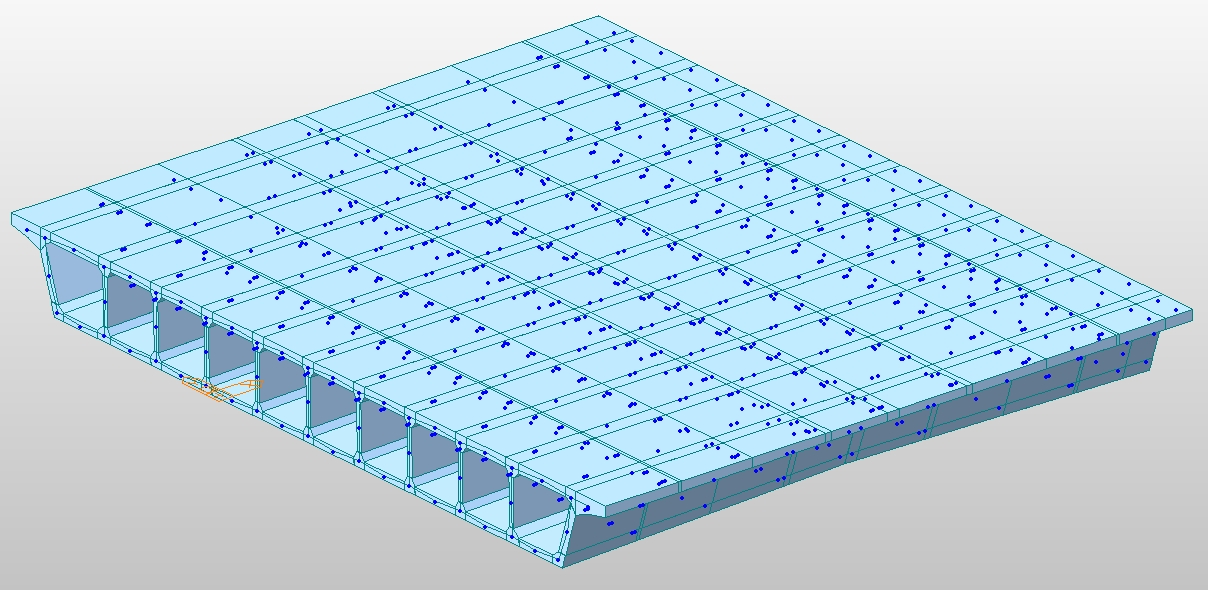

3D : Single Beam 모델의 종방향 단면을 수직 및 수평방향으로 분할하여 공간격자모델 생성

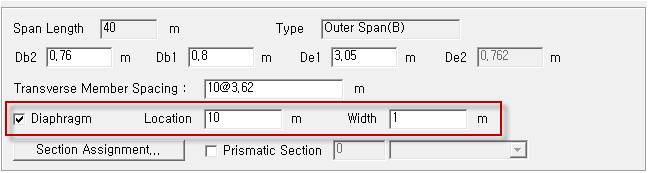

Bent Cap/Abut./Diapharagm Member Type

Bridge Material

격자모델로 구성할 Box Girder Bridge의 재질. 재질은 미리 정의해 두어야 하며, 새로운 재질을 정의할 때는

을 이용합니다.

Span Information

지간구성. ( 입력예 - 300, 400, 2@300, 100 )

지간의 개수가 변경되면, Span탭의 Span 개수

Skew Angle

교량의 사각

입력범위는 (-)45° ~(+)45° 이고, 반시계 방향이 (+) 입니다.

지간별로 사각을 다르게 입력하려면 을 이용합니다.

Offset

도로선형과 교량의 중심사이의 거리

Alignment of Transverse Members

가로보의 정렬방향


Perpendicular	Skewed

Radius

도로선형(Reference Line)의 곡률반경을 입력합니다. 곡률반경은 교량폭의 길이보다 커야합니다.

Convex : 곡률방향이 볼록(원의 중심이 하부)인 경우

Concave : 곡률방향이 오목(원의 중심이 상부)인 경우

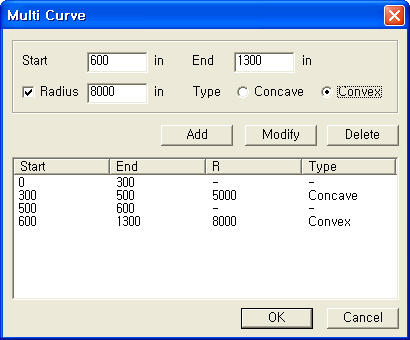

Multi-Curve : 복곡률을 가진 선형은 로 입력합니다.

직선과 원곡선의 조합으로 곡률을 정의할 수 있습니다.

Boundary

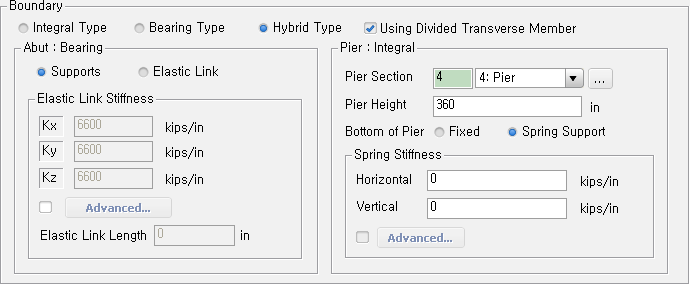

Integral Type

상부구조와 하부구조가 일체형인 경우로 하부구조까지 생성합니다. `

Fixed : 고정지점으로 처리

Spring Support : Spring 경계로 처리. 수직/수평 방향 Spring 상수를 입력해야 하며, 각 지점별 Spring 상수가 다른 경우에는 를 이용합니다.

Bearing Type

상부구조와 하부구조 사이가 교량받침으로 연결된 경우

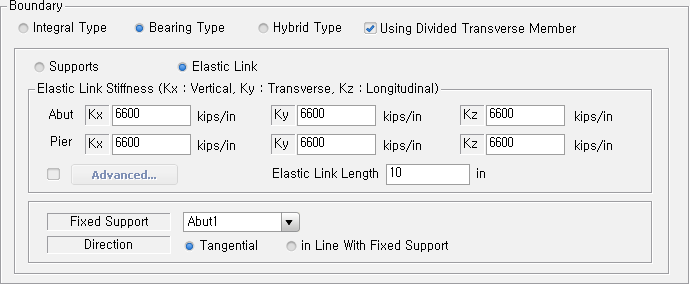

Supports : Support를 이용해 고정단/가동단을 설정합니다. 아래의 Fixed Support 에서 종방향 고정단을 정의하고, Transverse 탭의 Transversely Fixed Position 에서 고정단의 횡방향 위치를 정의합니다. 고정단이 정의되면, 방향에 따라 가동단을 자동으로 설정합니다.

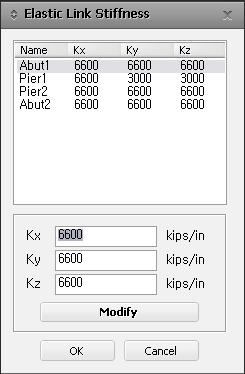

Elastic Link : Elastic Link를 이용하여 교량받침을 묘사합니다. 교대부와 교각부의 방향별 강성으로 입력하며, 각 지점별 받침강성을 다르게 입력할 경우에는 를 이용합니다.
