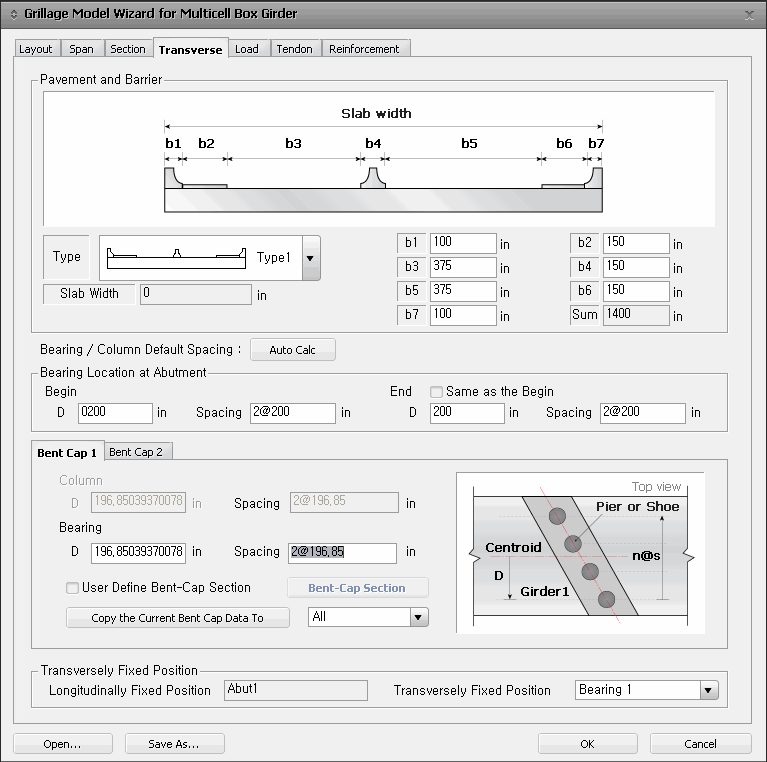

Pavement and Barrier

Type : 보도하중, 포장하중, 방호벽 및 중앙분리대 하중 입력을 위한 횡단면의 형태를 선택합니다.

Slab Width
Section 탭에서 선택한 횡단면의 상부슬래브 너비
Slab Width와 b1~b7의 Sum이 일치해야 합니다. 차이가 있을 경우, 하중입력 부분에서 오류가 발생할 수 있습니다.

Bearing / Column Default Spacing

: 상부와 연결되는 지점 또는 교각의 위치를 자동으로 입력합니다. 교대부와 교각부의 D, Spacing 정보를 자동으로 입력하며, 기준 위치는 거더의 도심과 같습니다.

Bearing Location at Abutment

교대부의 받침위치를 입력합니다. Layout 탭에서 Bearing Type을 선택한 경우에만 활성화 됩니다.

D : 교량 중심에서 (+)Y 방향 최외측 교각(또는 지점)까지의 거리

Spacing : 횡방향 교각 간격 및 개수

Same as the Begin : 시점측 교대와 동일한 위치 적용

Bent Cap

Column : Layout 탭에서 Integral Type을 선택한 경우

D : 교량 중심에서 (+)Y 방향 최외측 교각까지의 거리

Spacing : 횡방향 교각 간격 및 개수

Bearing : Layout 탭에서 Bearing Type을 선택한 경우

D : 교량 중심에서 (+)Y 방향 최외측 지점까지의 거리

Spacing : 횡방향 지점 간격 및 개수

User Define Bent-Cap Section : 사용자가 지정한 단면을 Bent Cap 단면으로 지정합니다. 이 옵션을 사용하지 않을 경우에는 Bent Cap폭과 인접 Girder 높이를 고려한 직사각 단면을 적용합니다.

: 입력된 Bent Cap 데이터를 다른 Bent Cap에도 적용합니다.

Transversely Fixed Position

Layout 탭에서 Bearing Type을 선택한 경우에만 활성화 됩니다.

Bearing Type에서 Supports 선택시에는 고정단 위치를 나타내며, Elastic Link 선택시에는 받침의 회전각 결정을 위한 기준점이 됩니다.

Longitudinally Fixed Position : 종방향 상의 위치로 Layout 탭에서 설정합니다.

Transversely Fixed Position : 횡방향 상의 위치
