2개의 절점 사이의 직선구간을 등간격 또는 부등간격으로 분할하여 분할된 위치에 절점을 생성합니다.

메인 메뉴에서 [Node/Element] 탭 > [Nodes] 그룹 > [Divide]

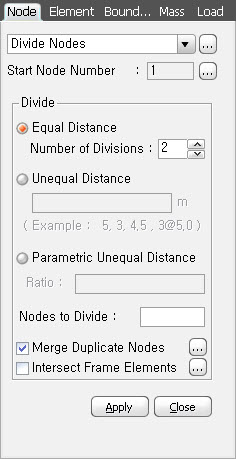

Divide Nodes 대화상자

Divide Nodes의 우측 : Node Table 표시

Start Node Number

분할하여 새로 만들 절점번호를 입력하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로 자동 설정되며. 이 사항을 수정할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력하면 됩니다.

Divide

Equal Distance : 등간격 분할의 경우 지정

Number of Divisions : 분할개수(생성될 절점수+1)

Unequal Distance :

부등간격 분할의 경우에 지정하고 부등간격 분할거리를 원하는 개수만큼 입력합니다.

(예. 5, 3, 4.5, 3@5.0, 4 = 5, 3, 4.5, 5.0, 5.0, 5.0, 4)

Parametric Unequal Distance (Ratio) :

부등간격 비율을 입력하여 분할하는 경우에 지정하고, 부등간격 비율은 분할하고자 하는 두 절점의 사이 거리에 대한 상대비율로 입력합니다.

Nodes to Divide

분할하고자 하는 두 개의 절점번호를 순차적으로 직접 입력하거나 절점번호 입력란을 한번 클릭한 다음, 작업화면에서 원하는 두 개의 절점을 마우스 커서로 순차적으로 선택합니다.

Merge Duplicate Nodes

신규 생성될 절점의 위치에 기존의 절점이 있을 경우, 해당 절점을 통합하여 1개의 절점으로 만드는데 사용되며, 절점의 통합 여부를 결정할 이격거리(Merging Tolerance)를 수정할 경우에는 버튼을 이용합니다.

Intersect Frame Elements

신규 생성 될 절점이 기존의 선요소(Beam, Truss Element 등)상에 위치할 때, 해당위치에서 기존 선요소의 분할 여부를 지정하는데 사용됩니다. 요소의 분할 여부를 결정할 이격거리(Intersecting Tolerance)를 수정할 경우에는 버튼을 이용합니다.
