Create Line Elements on Curve
▒ 기능
|
임의의 평면상에 곡선을 정의하고 그 곡선상에 선요소를 생성합니다.
▒ 호출
|

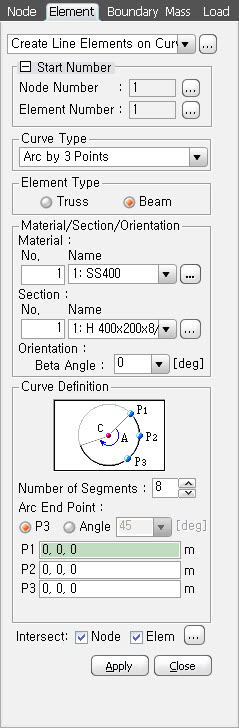

▒ 입력
|
Create Line Elements
on Curve의 우측 Start Node Number Model Window에서 요소와 함께 신규 생성될
절점의 절점번호를 지정하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로 자동 설정되어
있으며, 이 사항을 수정할 경우에는
Start Element Number 새로 만들 요소번호를 지정하는데 사용됩니다. 이
번호는 현재까지 사용된 요소번호+1 로 자동 설정되어 있으며, 이 사항을 수정할 경우에는
Curve Type 선요소를 생성할 곡선의 형태와 곡선을 정의하는 방법을 선택합니다. Arc by 3 points 임의의 세점을 지정하여 원호를 정의 Arc by Center and 2 points 원호의 중심과 두점을 지정하여 원호를 정의 Circle by 3 points 세점을 지정하여 원을 정의 Circle by Center and 2 points 원의 중심과 두점을 지정하여 원을 정의 Ellipse by Center and 2 points 중심점과 두점을 지정하여 타원을 정의 Parabolic Curve by 3 points 세점을 지정하여 2차 포물선을 정의 Cubic Curve by 4 points 네점을 지정하여 3차 곡선을 정의 Element Type 곡선을 따라 생성할 선요소의 종류 지정
Material / Section / Orientation 재질번호를 입력하거나 재질 데이터가 미리 입력되어 있는 경우에는 재질명칭을 선택합니다. No. : 키보드 또는 마우스로 재질번호 입력 Name : 재질명칭 선택 재질 데이터를 신규, 추가 입력하거나 조회 또는 수정이
필요한 경우에는
단면번호를 입력하거나 단면 데이터가 미리 입력되어 있는 경우에는 단면명칭을 선택합니다. No. : 키보드나 마우스로 단면번호 입력 Name : 단면명칭 선택 단면 데이터를 신규, 추가 입력하거나 조회 또는 수정이
필요한 경우에는
Orientation Beta Angle : 선요소의 단면 배치방향을 지정하기 위한 Beta Angle을 입력합니다.
Curve Definition 요소 생성시 기준이 되는 곡선을 정의합니다. Number of Segments : 정의된 곡선을 분할하여 생성할 요소의 개수 곡선의 정의 방법별 입력항목은 다음과 같습니다. Arc by 3 points
Arc by Center and 2 points
Circle by 3 points
Circle by Center and 2 points
Ellipse by Center and 2 points
Parabolic Curve by 3 points
Cubic Curve by 4 points
Node : 생성될 선요소상에 기존의 절점이 있는 경우 해당 절점위치에서 요소를 분할 Element : 생성될 선요소와 기존의 선요소가 서로 교차할 경우 해당 교차점에 절점을 자동 생성하고 두 선요소를 해당 절점에서 분할 |
: Element Table 표시
P1
|
