Translate Elements
▒ 기능
|
기존의 요소를 등간격 또는 부등간격으로 복제 또는 이동합니다.
▒ 호출
|

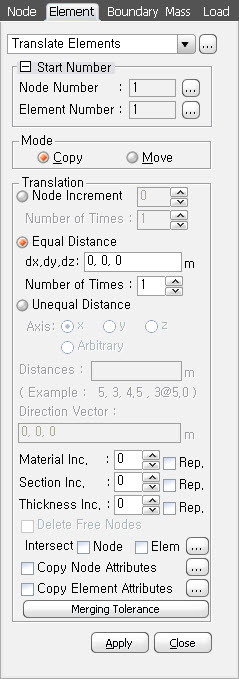

▒ 입력
|
Translate Elements의
우측 Start Node Number 복제요소의 신규
생성과정에서 자동생성되는 절점들의 시작번호를 지정하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로
자동 설정되며, 이 사항을 수정할 경우에는
Start Element Number 복제하여 새로 만들
요소번호를 지정하는데 사용됩니다. 이 번호는 사용된 요소번호+1 로 자동 설정되며, 이 사항을 수정할
경우에는
Mode Copy : 요소를 복제하는 경우 지정 Move : 요소를 이동시키는 경우 지정
Translation Node Increment 절점을 이용하여 요소를 복제(또는 이동)하는 경우 절점증분치 Number of Times : 복제횟수 Equal Distance 등간격 복제(또는 이동)의 경우 지정
각 좌표계 축방향의 복제(또는 이동)간격 복제(이동)간격을 입력할 때는 각 간격을 직접 입력하는 방법과 작업화면에서 복제(이동)거리를 마우스 커서로 지정하는 방법이 있습니다. Number of Times : 복제(이동) 횟수 Unequal Distance : 부등간격 복제(또는 이동)의 경우 지정 Axis : 복제(또는 이동)시 축방향 지정 선택란 x : 사용자좌표계 x축 방향으로 부등간격 복제(이동)할 경우 지정 y : 사용자좌표계 y축 방향으로 부등간격 복제(이동)할 경우 지정 z : 사용자좌표계 z축 방향으로 부등간격 복제(이동)할 경우 지정 Arbitrary : 임의의 축방향으로 부등간격 복제(이동)할 경우 지정 Distances : 지정된 축방향의 부등복제(이동) 간격을 원하는 개수 만큼 입력 (예. 5, 3, 4.5, 3@5.0, 4 = 5, 3, 4.5, 5.0, 5.0, 5.0, 4) Direction Vector : Axis를 Arbitrary로 선택한 경우에 필요하며 임의의 축방향 벡터값을 각 x, y, z축 방향성분으로 입력
Material Inc. 요소 복제시 재질번호 증분치
Section Inc. 요소 복제시 단면번호 증분치
Thickness Inc. 요소 복제시 두께번호 증분치
Delete Free Nodes Move Mode에서만 적용되는 기능이며, 요소 이동시 기존위치에 남아 있는 절점들을 자동 삭제합니다. Intersect 선요소에만 적용되는 기능입니다. Intersect Node가 선택되면 생성될 선요소 상에 기존의 절점이 있는 경우, 해당 절점위치에서 요소가 분할 생성됩니다. Intersect Element가 선택되면 생성될 선요소와 기존의 선요소가 서로 교차할 경우, 해당 교차점에 절점이 자동 생성되고 두 요소가 분할됩니다. Copy Node Attributes 복제대상 요소의 절점에 경계조건 및 절점 집중하중
등의 절점과 관련된 속성이 입력되어 있을 때, 복제시 해당속성까지 복제할 것인지의 여부를 지정하는데
사용됩니다. 속성의 일부만 선택적으로 복제할 필요가 있을 경우에는
Copy Element Attributes 복제대상 요소에 요소와 관련된 속성(요소하중, 요소
경계조건 등)이 입력되어 있을 때, 복제시 해당속성까지 복제할 것인지의 여부를 지정하는데 사용됩니다.
속성의 일부만 선택적으로 복제할 필요가 있을 경우에는
|
: Element
Table 표시
dx, dy, dz
: Rep.란에 체크표시를 하면 복제가 반복될 때마다 재질번호가 주어진 증분치만큼 증가 복제됩니다.
|
