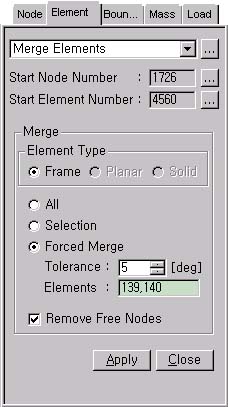

Merge Elements의 우측 : Element Table 표시

Start Node Number

본 기능에서는 적용되지 않습니다.

Start Element Number

본 기능에서는 적용되지 않습니다.

Merge

Element Type : 통합할 요소의 종류를 지정합니다.

Frame : 선요소(Truss, Beam ... 등)

Note
Merge Elements 기능은 선요소만을 대상으로 한다.

All

모델에 포함된 모든 선요소를 대상으로 수행됩니다.

Selection

선택된 선요소들을 대상으로 수행됩니다.

Remove Free Nodes

선요소의 통합 후에 요소와 연결되지 않으면서 속성이 입력되지 않은 자유절점을 삭제합니다.

Forced Merge

하나의 절점을 공유하며 일직선상에 존재하지 않는 두 선요소를 강제로 병합합니다.

Tolerance : 각도[Degree]

Elements : 병합시킬 두 선요소의 요소번호 입력

Note

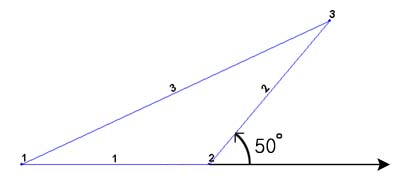

아래 그림에서 요소 1과 2를 강제 병합하여 요소 3을 생성하려면 Tolerance 입력란에 '50' 이상의 각도를 입력하고 Elements 입력란에는 '1, 2'를 입력한다. 단, 병합하려는 요소의 속성(재질, 단면의 크기 등)이 동일하지 않으면 병합되지 않는다.

이 기능은 하창우님(2002, 5, 21, (주)대동엠에스)의 기능개선요구를 반영한 것입니다.

Remove Free Nodes

요소의 통합후에 요소와 연결되지 않으면서 속성이 입력되지 않은 자유절점을 삭제합니다.

Note

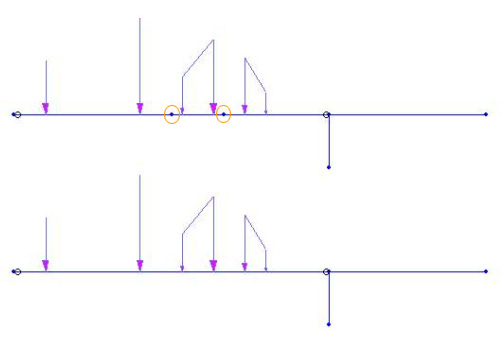

Merge Elements를 수행하면 일직선으로 연결된 두 선요소의 연결절점에서 그 직선과 교차되는 다른 요소가 연결되지 않으면, 두 선요소는 하나로 통합된다. 재질, 단면번호 등 속성이 상이한 요소들은 통합되지 않고 하중과 경계조건은 통합 후에도 동일하게 적용된다.
