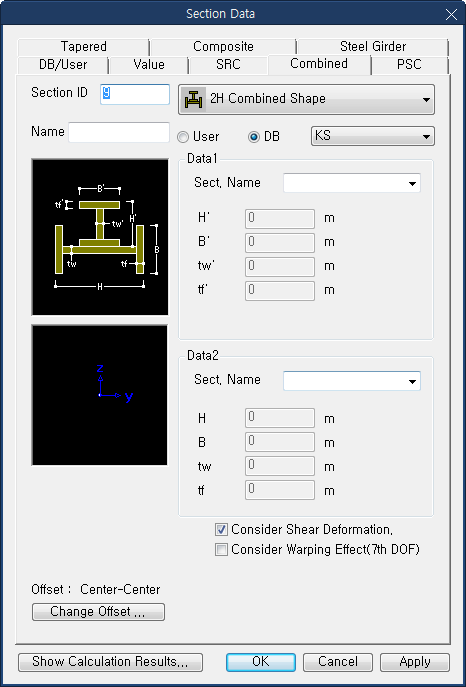

단면형상 목록판

사용할 복합단면의 형상을 지정합니다.

User : 정형화된 단면의 주요치수를 입력하여 단면을 정의할 때 지정합니다.

DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정합니다. 우측의 DB 목록판에서 원하는 DB를 선택합니다.

KS : Korean Industrial Standards

AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)

AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)

AISC : American Institute of Steel Construction

CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)

CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)

BS : British Standard

DIN : Deutches Institut fur Normung e.v

JIS : Japanese Industrial Standards

JIS2K : Japanese Industrial Standards 2000

GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun

GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)

Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)

IS84 : Indian Standards

CNS91 : Taiwan Standards

Data 1, Data 2

복합단면을 구성하는 두 종류의 단위단면을 각각 입력합니다.

Sect. Name : DB의 단면이름을 직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때는 DB의 단면이름 형식과 일치되어야 한다.

예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288

H, B, ... : 대화상자 좌측의 단면치수 입력안내도를 참조하여 치수를 입력합니다.

Consider Warping Effect

(7th DOF)

뒤틀림효과를 고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일 경우 torque는 St.Venant tosional 전단력 & Warping Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의 차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를 1D 보요소로 시뮬레이션 할 수 있습니다.

Warping효과 고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4), twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.

적용가능한 요소 타입 : General beam/Tapered beam

적용가능한 경계조건 : Supports, Beam End Release

적용가능한 해석 타입 : Linear Static, Eigenvalue, Buckling, Response Spectrum, Construction Stage Analysis, Moving Load Analysis

후처리 결과 : 반력, 변위, 부재력, 응력에서 검토 가능
