Section Properties (DB/User)



▒ 기능

선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.

DB/User 탭은 정형화된 형태의 단면을 입력할 때 사용하며, 입력방법은 아래의 2가지가 있습니다.

    1. 국가별 표준단면의 DB(데이터베이스)로부터 사용할 단면을 선택하는 방법 (DB)

    2. 정형화된 단면 형상에 대한 주요치수를 직접 입력하는 방법 (User)



▒ 호출

메인 메뉴에서 [Properties] 탭 > [Section] 그룹 > [Section Properties]



▒ 입력

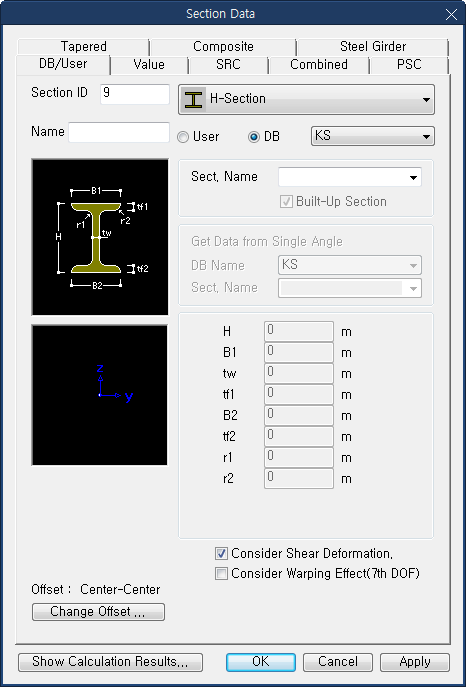

Section - DB/User 대화상자



단면형상 목록

사용할 단면의 형상을 지정(Angle, Channel, H-Section, T-Section, Box, Pipe, Double Angle, Double Channel, Solid Rectangle, Solid Round, Octagon, Solid Octagon, R-Octagon, Track, Solid Track, Half Track, Cold Formed Channel, U-Rib)

User : 정형화된 단면의 주요치수를 입력하여 단면을 정의할 때 지정

H, B1, ... : 대화상자 좌측의 단면치수 입력안내도를 참조하여 치수를 입력


사용자가 r1, r2를 입력한 경우에 Ixx 는 r1, r2를 고려하지 않고 산정

DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정. 우측의 DB 목록판에서 원하는 DB를 선택합니다.

KS : Korean Industrial Standards

AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)

AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)

AISC : American Institute of Steel Construction

CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)

CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)

BS : British Standards


BS 는 BS4-1의 1993년도 이전에 개정된 내용을 의미한다.

BS4-93 : British Standard / BS 4-1 : 1993

DIN : Deutshes Institut Fur Normung e.v.

JIS2K : Japanese Industrial Standards 2000

JIS : Japanese Industrial Standards

GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun

GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)

Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)

IS84 : Indian Standards

CNS91 : Chinese National Standard - 대만국가표준

GOST : Russian National Standards  - 러시아국가표준

Section Name

DB의 단면이름을 직접 입력하거나 단면목록표에서 원하는 단면을 선택합니다. 단면이름을 직접 입력할 때는 DB의 단면이름형식과 일치되어야 합니다.

예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288


KS와 JIS에서 DB를 제공하지 않는 Double Angle이나 Double Channel 등의 단면을 입력하려면, 목록판에서 단면형상을 지정하고 User를 선택한다. 다음에 Get Data from Single Angle(또는 Channel)에서 DB와 Sect.Name을 선택하거나, 단면의 주요치수를 직접 입력한다.

Consider Warping Effect

(7th DOF)

뒤틀림효과를 고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일 경우 torque는 St.Venant tosional 전단력 & Warping Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의 차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를 1D 보요소로 시뮬레이션 할 수 있습니다.



Warping효과 고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4), twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.


적용가능한 요소 타입 : General beam/Tapered beam

적용가능한 경계조건 : Supports, Beam End Release

적용가능한 해석 타입 : Linear Static, Eigenvalue, Buckling, Response Spectrum, Construction Stage Analysis, Moving Load Analysis

후처리 결과 : 반력, 변위, 부재력, 응력에서 검토 가능
