▒ 기능
 선요소(Truss, Tension-only,
Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을
입력합니다.
Tapered
탭에서는 선요소의 양단에서 크기가 다른 단면 특성을 정의합니다. |
▒ 호출
메인
메뉴에서 [Properties] 탭 > [Section] 그룹 > [Section Properties] |
▒ 입력
|

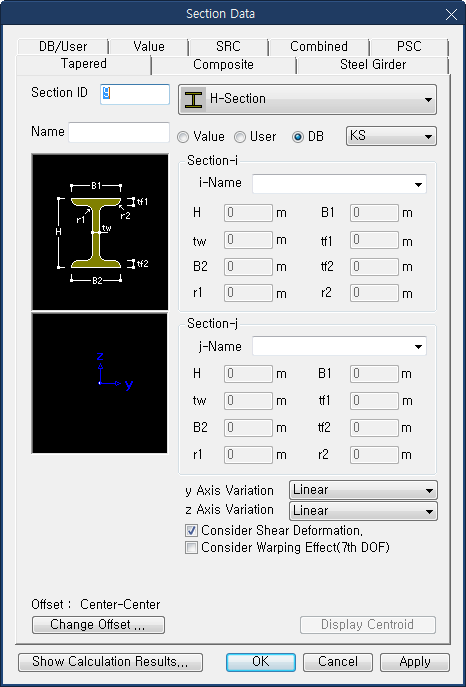

Section - Tapered
대화상자
단면형상 입력 |
단면형상
목록 : 적용할 수 있는 변단면 형상은 아래와 같으며, Value Type의
General Section과 PSC, Composite Type의 단면은 미리 정의해
둔 단면을 불러들여 편리하게 변단면을 작성할 수 있습니다.
DB/User |
:
R-Octagon을 제외한 모든 단면
 |
Value |
:
R-Octagon을 제외한 모든 단면
 |
PSC |
:
PSC Type의 모든 단면
 |
Composite |
:
단면형태가 정형화된 4가지 단면. Steel-Box, Steel-I,
Steel-Tub, PSC-I, PSC-T, General Section
v831-579
 |
Value : 단면의
강성데이터를 사용자가 직접 입력할 때 지정합니다.
Section-i
와 j 별로 Size 항에서 단면의 주요치수를 입력하고
버튼을 클릭한 후, 자동계산된 강성데이터를 수정하거나 Size를 입력하지 않고 직접
강성데이터를 입력할 수 있습니다.
User : 정형화된
단면의 주요치수를 입력하여 단면을 정의할 때 지정합니다.
DB
: 국가별 표준단면의
DB로부터 사용할 단면을 선택할 때 지정합니다. 우측의 DB 목록에서 원하는 DB를
선택합니다.
KS : Korean
Industrial Standards
AISC2K(US) :
American Institute of Steel Construction, 2000
(US Unit : lb, in)
AISC2K(SI) :
American Institute of Steel Construction, 2000
(SI Unit : kN, m)
AISC : American
Institute of Steel Construction
CISC02(US) :
Canadian Institute of Steel Construction (US Unit
: lb, in)
CISC02(SI) :
Canadian Institute of Steel Construction (SI Unit
: kN, m)
BS : British
Standards
DIN : Deutshes
Institut Fur Normung e.v.
JIS : Japanese
Industrial Standards
JIS2K : Japanese
Industrial Standards 2000
GB-YB
: Guojia Biao
Zhun-Yejin Bu Biao Zhunteel Construction, 2000
(Metric Unit :N, m)
GB-YB05 : Guojia
Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI)
: Bentley Pacific
Standards (SI Unit : kN, m)
IS84
: Indian Standards
CNS91
: Taiwan Standards |
Section-i,
Section-j |
변단면을
묘사하기 위해서 요소의 시작점인 i 단부와 끝점인 j 단부에 해당하는 각각의 단면이름을
직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때에는 DB의
단면이름 형식과 일치되어야 합니다.
예)
KS, JIS
: H 400X200X8/13, AISC
: W36X280, CISC
: HP310x110, BS
: UB 406x178x54, DIN
: HD400x288 |
Section-i,
Section-j |
요소의 길이방향
위치에 (I단, 1/4, 1/2, 3/4, J단) 따른 단면2차모멘트 변화 방법을
지정합니다.
Linear
: 요소좌표계 x축을 따라 1차식(Linear)으로 변화할 경우
Parabolic
: 요소좌표계 x축을 따라 2차식(Parabolic)으로 변화할 경우
Cubic
: 요소좌표계 x축을 따라 3차식(Cubic)으로 변화할 경우
단면 종류(사각단면 / H단면)에 따른 변화방법(Linear / Parabolic /
Cubic) 적용 예와 단면상수 계산방법
변단면
부재의 단면성질 입력 |
변단면부재 양단에 입력된 단면성질(A,
Asy, Asz, Ixx, Iyy, Izz)은 부재의 길이방향을 따라
I단에서 J단으로 변화한다.
단면적(A),
유효전단면적(Asy, Asz), 비틀림강성(Ixx) : x축을
따라 1차적(Linear)으로 변화 단면2차모멘트
(Iyy, Izz) : 강축, 약축에 따라 1차적, 2차적,
3차적(Linear, Parabolic, Cubic)으로 변화

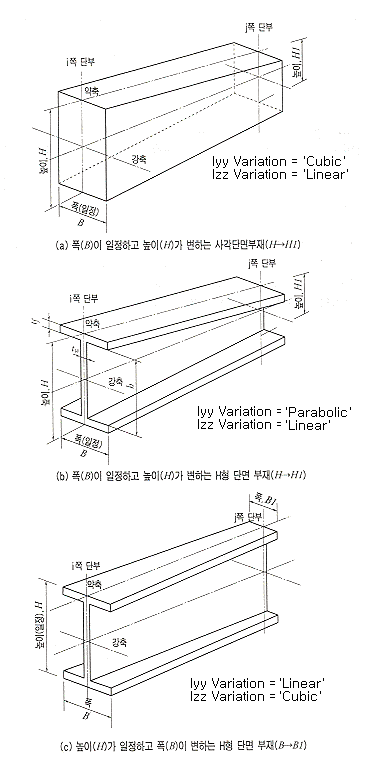

예를 들어, 다음 3가지 경우의
Iyy Variation과 Izz Variation은 다음과 같다.
[예제 a]
사각단면 형태의 강축, 약축 단면2차모멘트<왼쪽
그림(a) 참조>
 ,
폭(B)이
일정하고 높이(H)가 변하는 경우의 강축에 대한 단면2차모멘트는 3차식,
약축에 대한 단면2차모멘트는 1차식 형태로 변하게 되므로 Iyy Variation
= 'Cubic', Izz Variation = 'Linear'가 된다.
[예제 b, c]
H형 단면의 강축, 약축 단면2차모멘트<왼쪽
그림(b), (c) 참조>
폭(B)이 일정하고 높이(H)가
변하는 경우 강축에 대한 단면2차모멘트는 상기식의 첫째항과 두번째항을
무시하면 대략 2차식의 형태로, 약축에 대한 단면2차모멘트는 대략 1차식의
형태로 변하게 되므로 Iyy Variation = 'Parabolic',
Izz Variation = 'Linear'로 사용하는 것이 타당하다.
반면, 높이(H)가 일정하고 폭(B)이
변하게 되는 경우의 강축에 대한 단면2차모멘트는 대략 1차식의 형태로,
약축에 대한 단면2차모멘트는 대략 3차식 형태로 변하게 되므로 Iyy
Variation = 'Linear', Izz Variation =
'Cubic'을 사용하는 것이 타당하다. |
Contour, Diagram, Table로 출력되는 결과는 축방향 변화방법에 따라
단면2차모멘트 만을 다르게 적용한다. (Note 1 참조) Beam Detail Analysis는
I단과 J단 사이에 선형으로 변화하는 형상정보를 이용하여 1/4, 1/2, 3/4
지점의 모든 단면상수를 직접 계산한다. 단면상수 적용방법의 차이로 인해 Contour,
Diagram, Table의 결과와 Beam Detail Analysis 결과는 서로
상이할 수 있다. |
Consider
Warping Effect
(7th DOF) |
뒤틀림효과를
고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일
경우 torque는 St.Venant tosional 전단력 & Warping
Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의
차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를
1D 보요소로 시뮬레이션 할 수 있습니다.
Warping효과
고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4),
twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.
적용가능한 요소 타입 : General beam/Tapered beam
적용가능한
경계조건 : Supports, Beam End Release
적용가능한
해석 타입 : Linear Static, Eigenvalue, Buckling, Response
Spectrum, Construction Stage Analysis, Moving
Load Analysis
후처리
결과 : 반력, 변위, 부재력, 응력에서 검토 가능 |
|
|
|
