Built-up Section |
부재 제작방법을
구분합니다. Rolled Beam인 경우 또는 Built-up Girder인 경우에
따라 설계시 적용되는 계수가 달라집니다. Design 기능의 사용과 관계가 있으며,
해석상에는 영향을 끼치지 않습니다.
부재가 용접제작형강(Built-up Section)인 경우 Check 하며, 압연형강인
경우에는 비워둔다. 이 데이터는 철골부재의 강도검증이나 자재목록표 작성시 참조된다.
|
SPC를
이용한 단면입력 |
구조해석에
적용될 단면특성값을 입력합니다.
임의형상단면
Import
.gif) 를 선택하여 기능을 호출합니다.
 : 임의형상의 단면을 midas Civil으로 불러들여 사용하기
위해서는 SPC 에서 파일형식을 *.sec로 저장해 두어야 합니다.
버튼을
클릭하여 *.sec 파일을 Import합니다. 단면데이터를 불러들여오면 SPC에서
계산된 단면상수와 형상이 입력됩니다.
SPC의
단면정의 방법은 Plane Type과 Line Type이 있습니다. Line Type으로
정의한 단면을 Import 하였을 경우에 단면상수의 계산방법을 선택할 수 있습니다.
Plane Type의 경우에는 프로그램 내부적으로 Solid Model을 생성하여
FEM 방식으로 계산됩니다.
FEM : Line Type으로
작성한 단면을 길이 방향으로 Extrude하여 단위길이의 Plate Model을 생성합니다.
이 모델에 단위하중을 가하여 그 결과로 단면상수를 계산합니다. 두께가 두꺼운 단면의
경우에 적합합니다.
Equation : 전단흐름(Shear
Flow)를 이용한 계산식을 적용하여 비틀림상수를 계산합니다. 두께가 얇은 박판의
비틀림상수 계산에 적용합니다.
사용법에 관한 자세한 설명은 숨은기능 “SPC를 이용한 임의형상단면의 단면상수 계산”을
참조한다.
|
Consider
Warping Effect
(7th DOF) |
뒤틀림효과를
고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일
경우 torque는 St.Venant tosional 전단력 & Warping
Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의
차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를
1D 보요소로 시뮬레이션 할 수 있습니다.

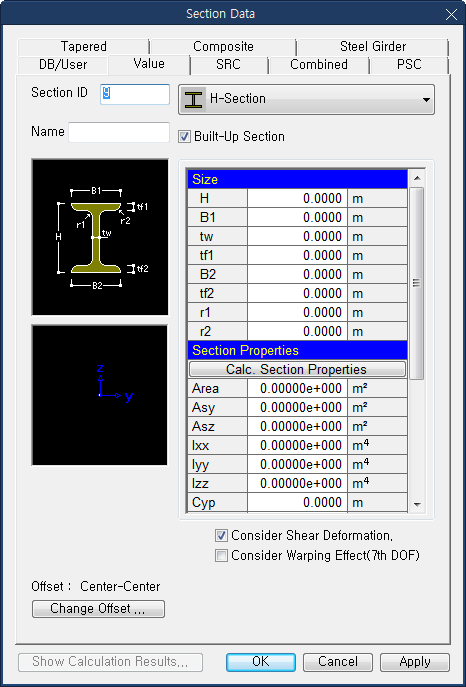

Warping효과
고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4),
twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.
적용가능한 요소 타입 : General beam/Tapered beam
적용가능한
경계조건 : Supports, Beam End Release
적용가능한
해석 타입 : Linear Static, Eigenvalue, Buckling, Response
Spectrum, Construction Stage Analysis, Moving
Load Analysis
후처리
결과 : 반력, 변위, 부재력, 응력에서 검토 가능 |
선요소(Truss, Tension-only,
Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을
입력합니다.

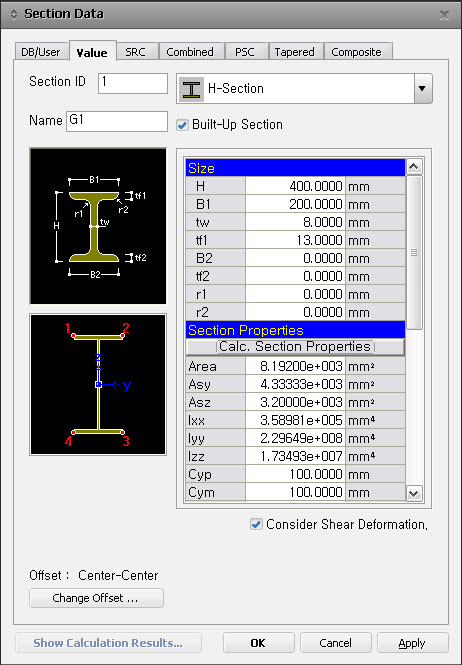

: 버튼을 클릭하면 Size에서 입력한 단면치수를 이용하여
단면특성값을 계산합니다.
