시간이력해석에 사용되는 감쇠비를 요소그룹 및 경계조건 그룹별로 다르게 지정할 때 사용합니다.

구조물에서 감쇠비가 서로 다른 재료, 제진 및 면진장치가 설치되어 있는 경우, 서로 다른 요소를 그룹별로 지정한 후에 각각 감쇠비를 부여할 수 있습니다.

일반적으로 보, 기둥부재와 같은 구조부재는 Structural Group으로 지정하며, 경계조건(면진, 제진장치가 설치된 구조물 포함)의 경우에는 Boundary Group으로  감쇠비를 정의합니다.

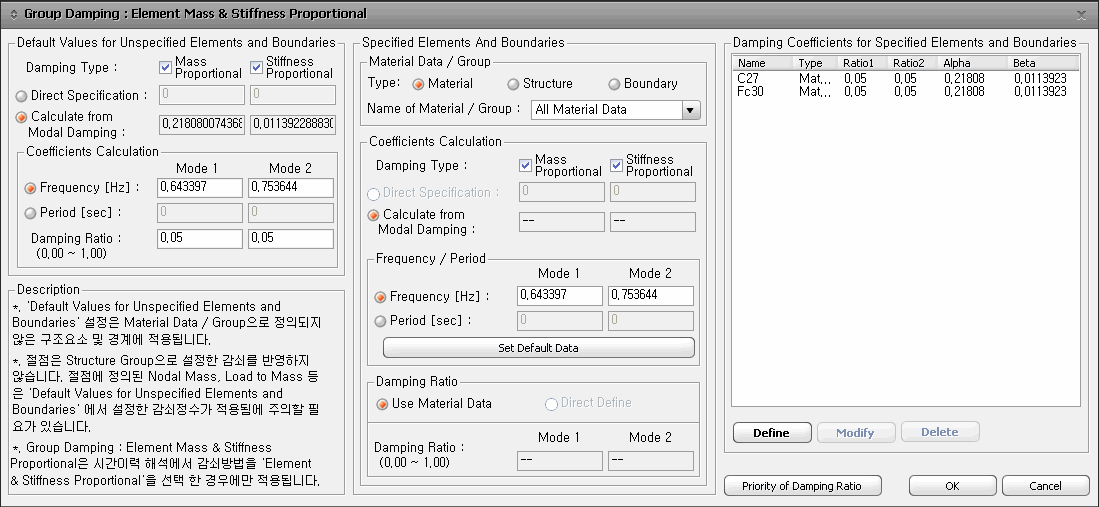

메인 메뉴에서 [Properties] 탭 > [Inelastic Properties] 그룹 > [Group Damping : Element Mass&Stiffness Proportional]

Default Values for Unspecified Elements and Boundaries

그룹 혹은 재질별 감쇠로 지정하지 않은 부분에 적용될 감쇠정수를 설정합니다.

Damping Type
감쇠행렬이 질량에 비례하는 형태(Mass Proportional)인지, 강성에 비례하는 형태(Stiffness Proportional)인지를 선택합니다.

Direct Specification : Damping Type에서 선택한 항목에 대해 비례계수를 직접 입력합니다.

Calculate from Modal Damping : Coefficients Calculation에서 사용자가 지정한 모드 감쇠비로부터 비례계수를 계산하여 자동 입력됩니다.

Coefficient Calculation
Damping Type의 선택항목에 따라 질량과 강성의 모드 감쇠비를 지정합니다.

Frequency [Hz] : 비례계수의 계산을 위해 감쇠비를 지정할 모드의 진동수를 입력합니다.

Period [sec] : 비례계수의 계산을 위해 감쇠비를 지정할 모드의 주기를 입력합니다.

Damping Ratio (0.00~1.00) : 입력한 Frequency, 또는 Period에 해당하는 모드의 감쇠비를 입력합니다.

Specified Elements And Boundaries

재질별, 그룹별로 감쇠정수를 설정합니다.

Material Data / Group
감쇠정수를 설정할 재질 및 그룹을 선택합니다.

Material : 재질별로 감쇠정수를 지정할 때 선택합니다. Material Data가 할당된 요소에 감쇠정수가 적용됩니다.

Structure : 요소 그룹별로 감쇠정수를 지정할 때 선택합니다.

Boundary : 경계조건 그룹별로 감쇠비를 지정할 때 선택합니다. 해당되는 경계조건은 Elastic Link, General Link, Point Spring 입니다.

Name of Material / Group

1. Type에서 Material 선택시, 감쇠정수를 적용할 Material Data를 선택합니다. All Material Data 선택시 모든 재질이 할당된 요소에 공통적으로 감쇠정수가 적용됩니다.

2. Type에서 Structure 및 Boundary 선택시, Structure Group 또는 Boundary Group에서 정의한 Group을 선택합니다.

Coefficient Calculation

Damping Type의 선택항목에 따라 질량과 강성의 모드 감쇠비를 지정합니다.

Damping Type
감쇠행렬이 질량에 비례하는 형태(Mass Proportional)인지, 강성에 비례하는 형태(Stiffness Proportional)인지를 선택합니다.

Direct Specification : Damping Type에서 선택한 항목에 대해 비례계수를 직접 입력합니다.

Calculate from Modal Damping : Coefficient Calculation에서 사용자가 지정한 모드 감쇠비로부터 비례계수를 계산하여 자동 입력합니다.

Frequency / Period
질량/강성에 대한 감쇠정수 설정시 적용하는 진동수/주기를 입력합니다. 입력한 진동수/주기를 근거로 Alpha, Beta 값을 자동 산정합니다.

Frequency [Hz] : 비례계수의 계산을 위해 감쇠비를 지정할 모드의 진동수를 입력합니다.

Period [sec] : 비례계수의 계산을 위해 감쇠비를 지정할 모드의 주기를 입력합니다.

Set Default Data : Default Values for Unspecified Elements and Boundaries에서 설정한 진동수/주기 값을 가지고 옵니다.

Damping Ratio
감쇠비를 설정합니다.

Use Material Data : Material Data에서 설정한 감쇠비를 적용합니다.

Direct Define : 사용자가 직접 정의합니다. (Type > Material에서 All Material Data를 선택한 경우에는 입력불가)

Damping Coefficient for Specified Elements and Boundaries

재질별, 그룹별로 설정한 감쇠정수 항목이 표시됩니다.

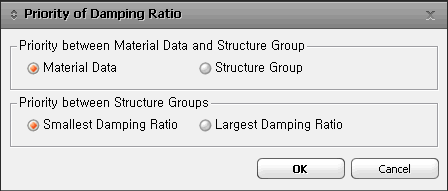

Priority of Damping Ratio 대화상자

Priority of Damping Ratio

요소에 2개 이상의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.

Priority between Material Data and Structure Group
1개의 요소에 Material Data와 Structure Group의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.

Material Data : Material Data에 설정된 감쇠에 의한 감쇠정수가 해석에 적용됩니다.

Structure Group : Structure Group에 의해 설정된 감쇠비에 의해 결정됩니다.

Priority between Structure Groups
1개의 요소에 2개 이상의 Structure Group의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.

Smallest Damping Ratio : 감쇠정수가 작은 쪽이 적용됩니다.

Largest Damping Ratio : 감쇠정수가 큰 쪽이 적용됩니다.

Element Mass & Stiffness Proportional 감쇠인 경우, 고유치해석은 Lanczos 방법만 지원된다.
